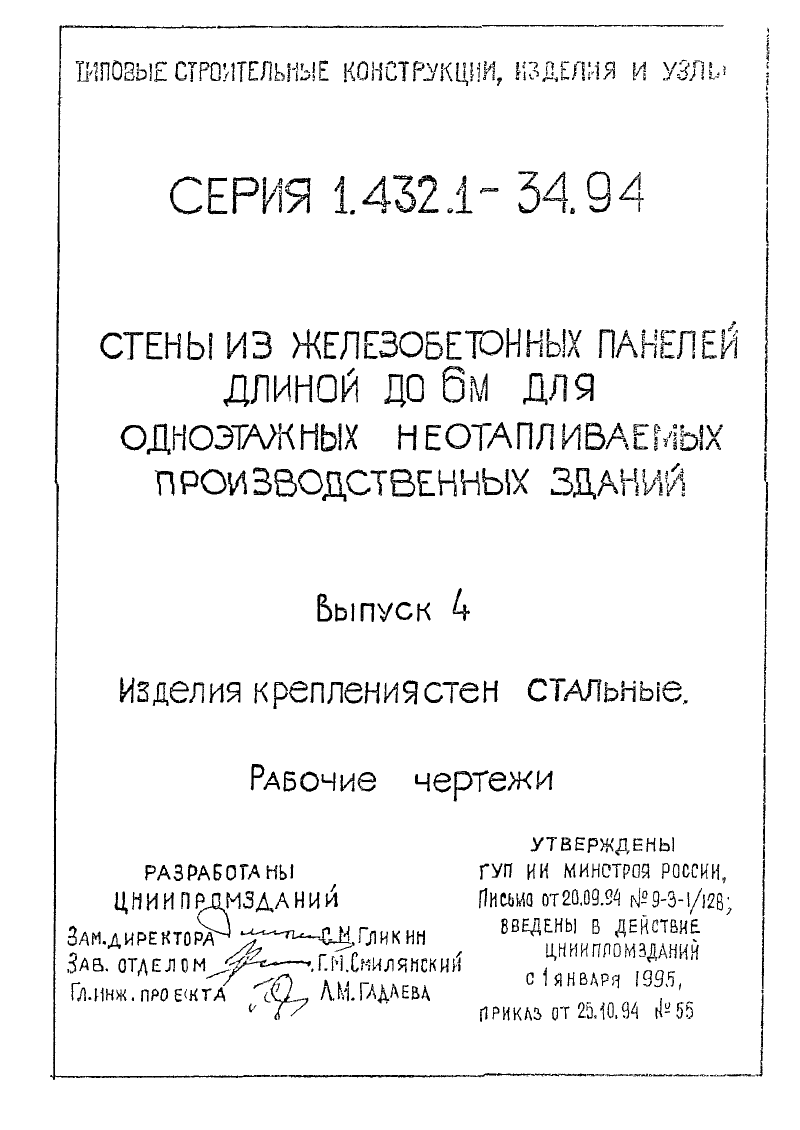

Серия 1.432.1-34.94 Выпуск 4. Изделия крепления стен стальные

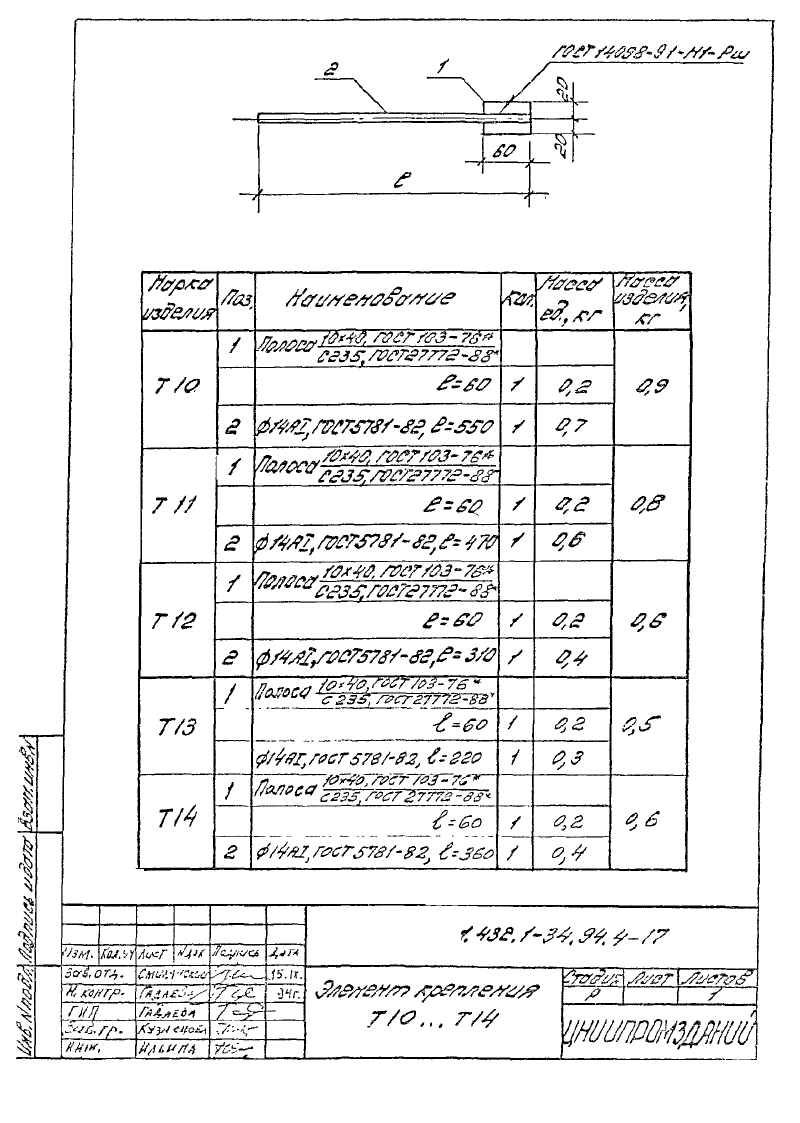

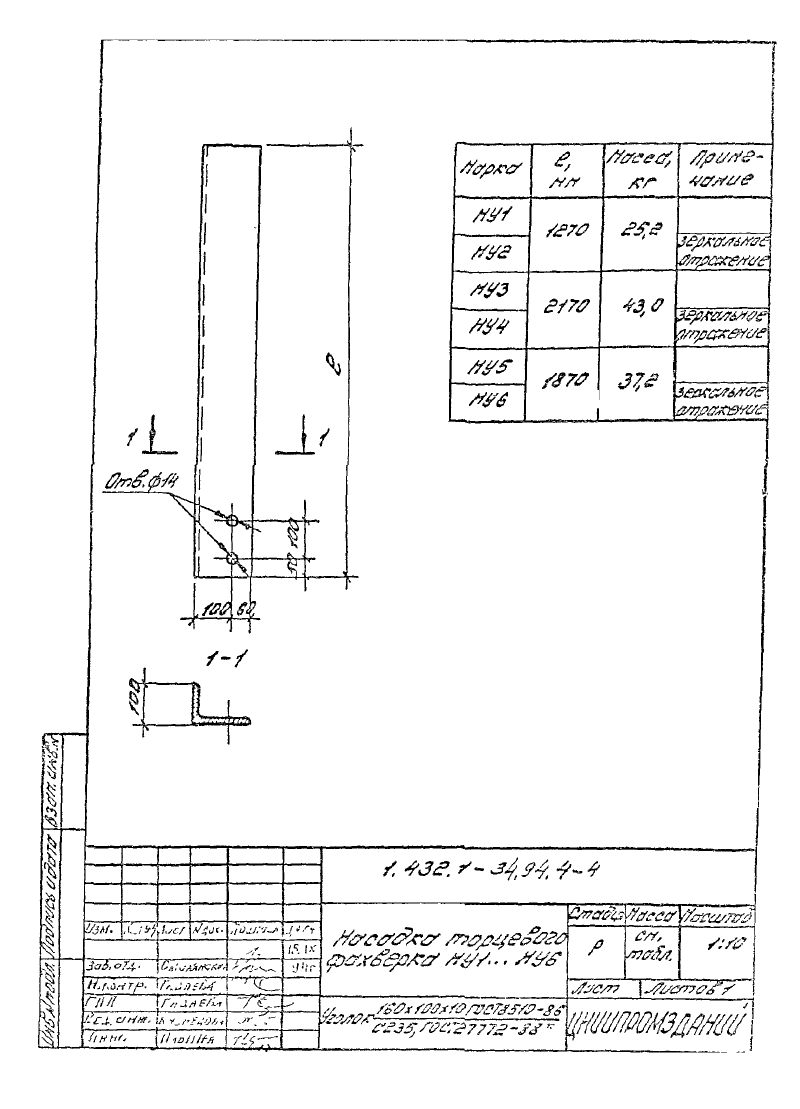

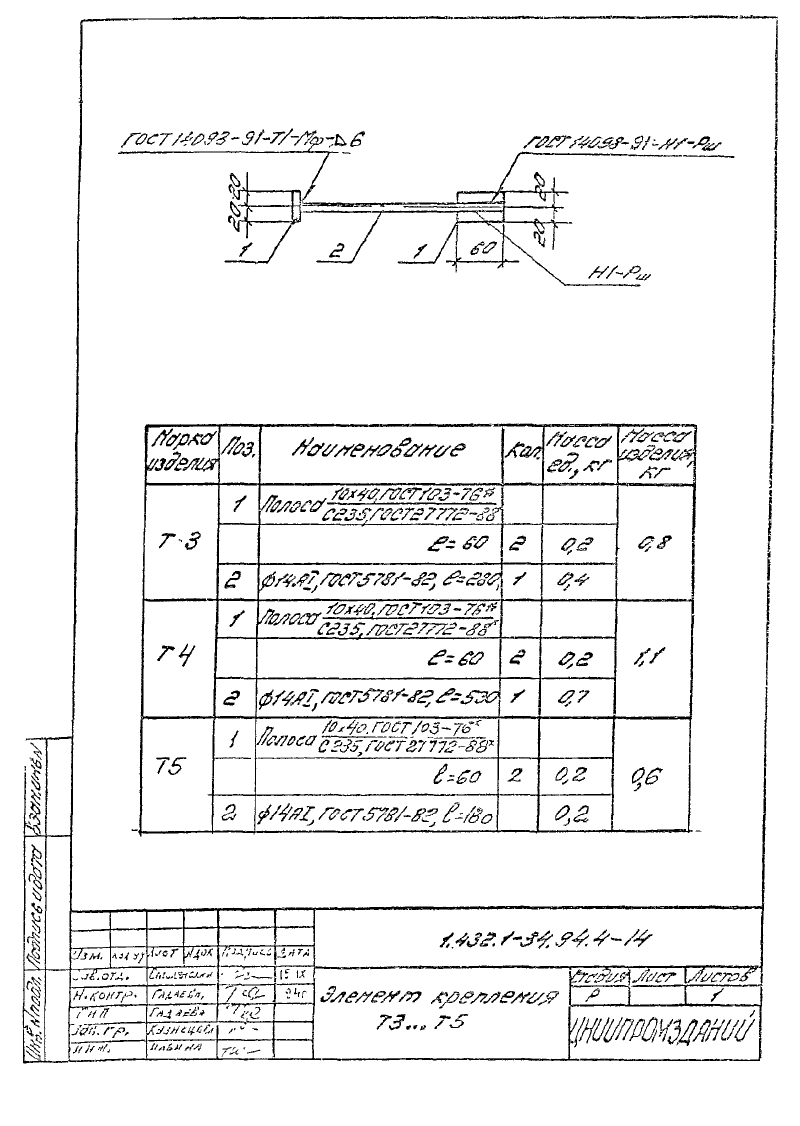

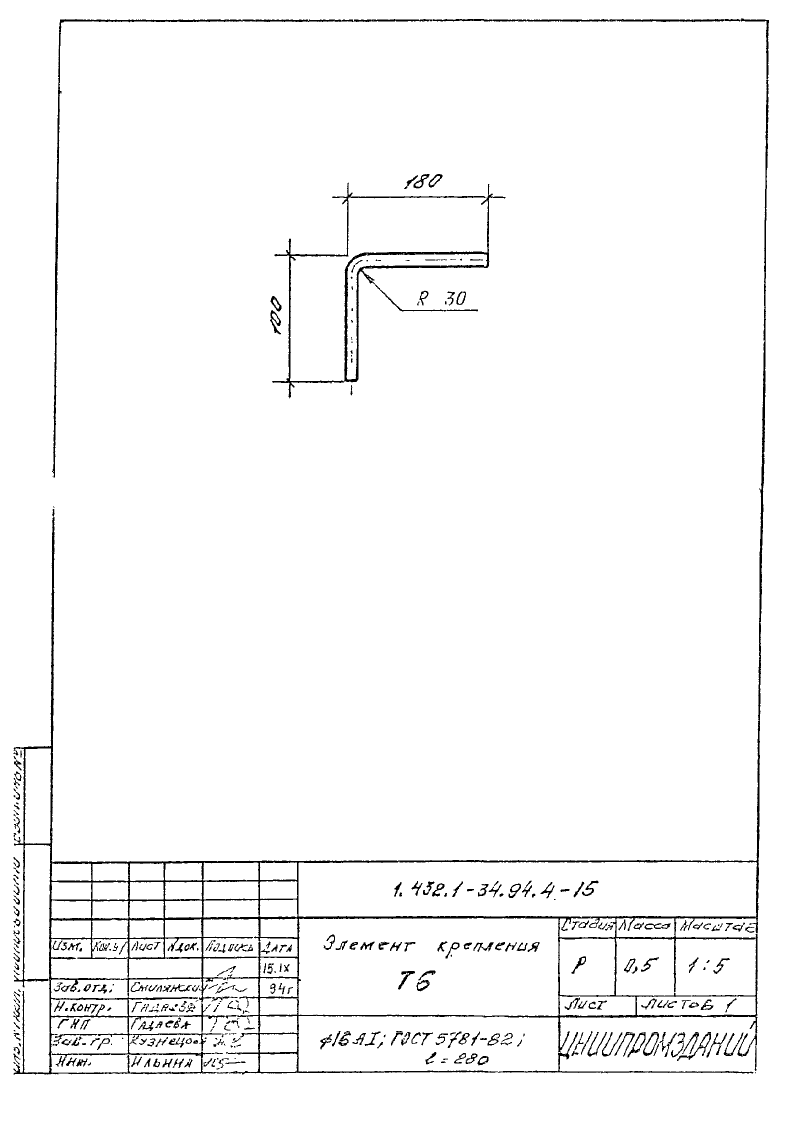

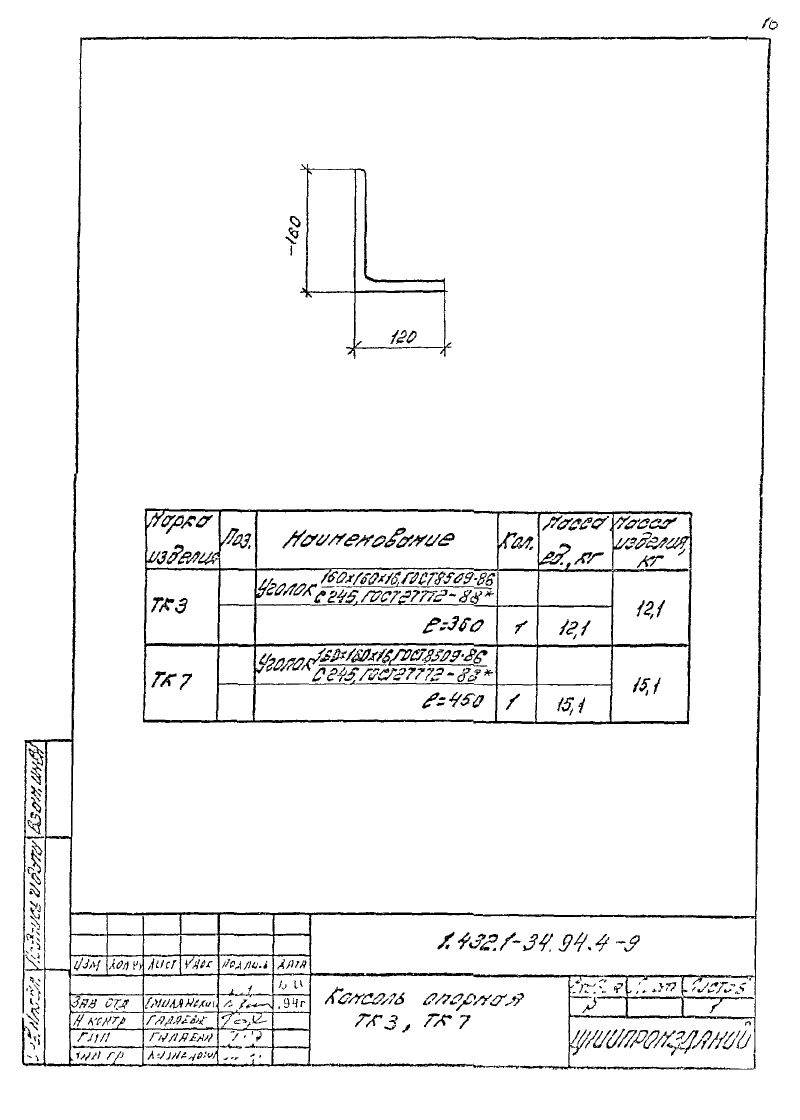

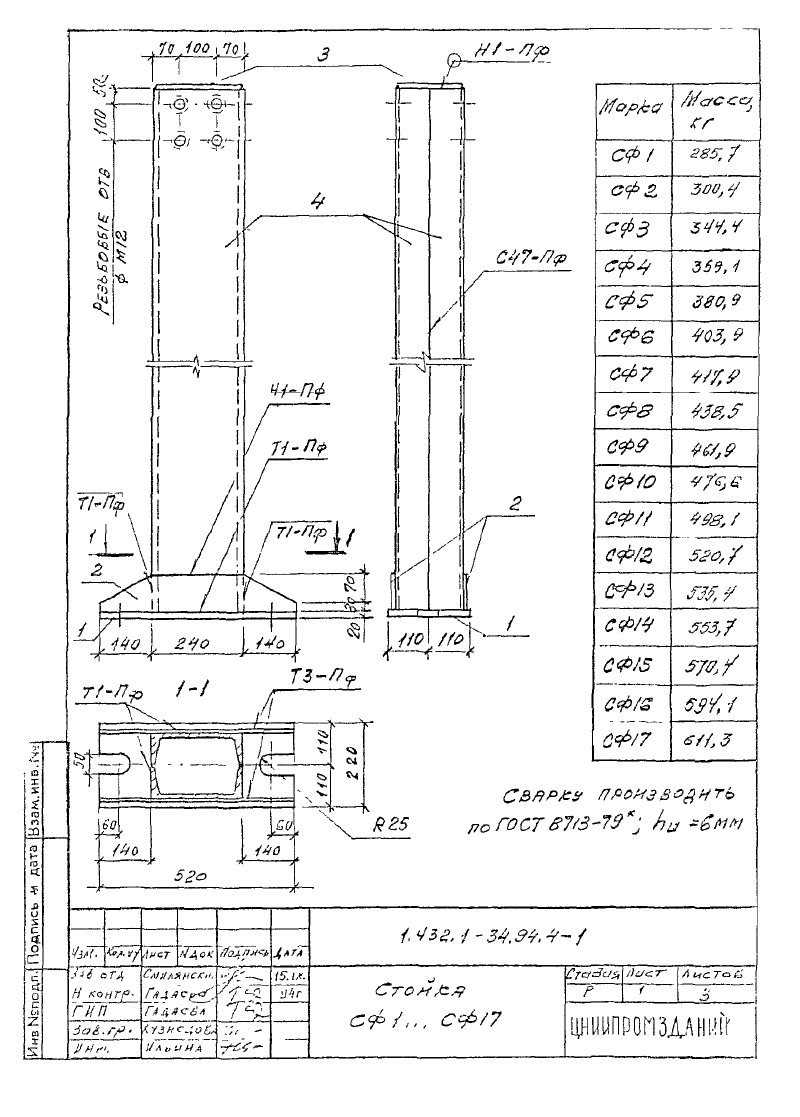

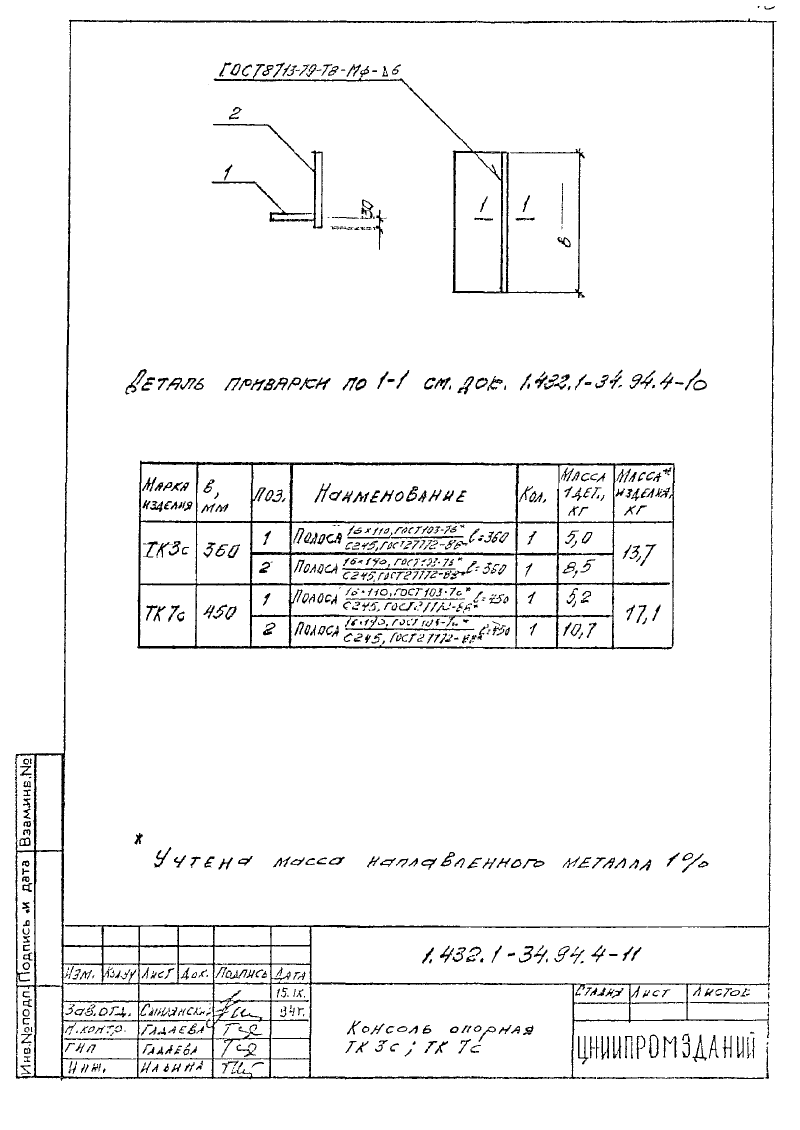

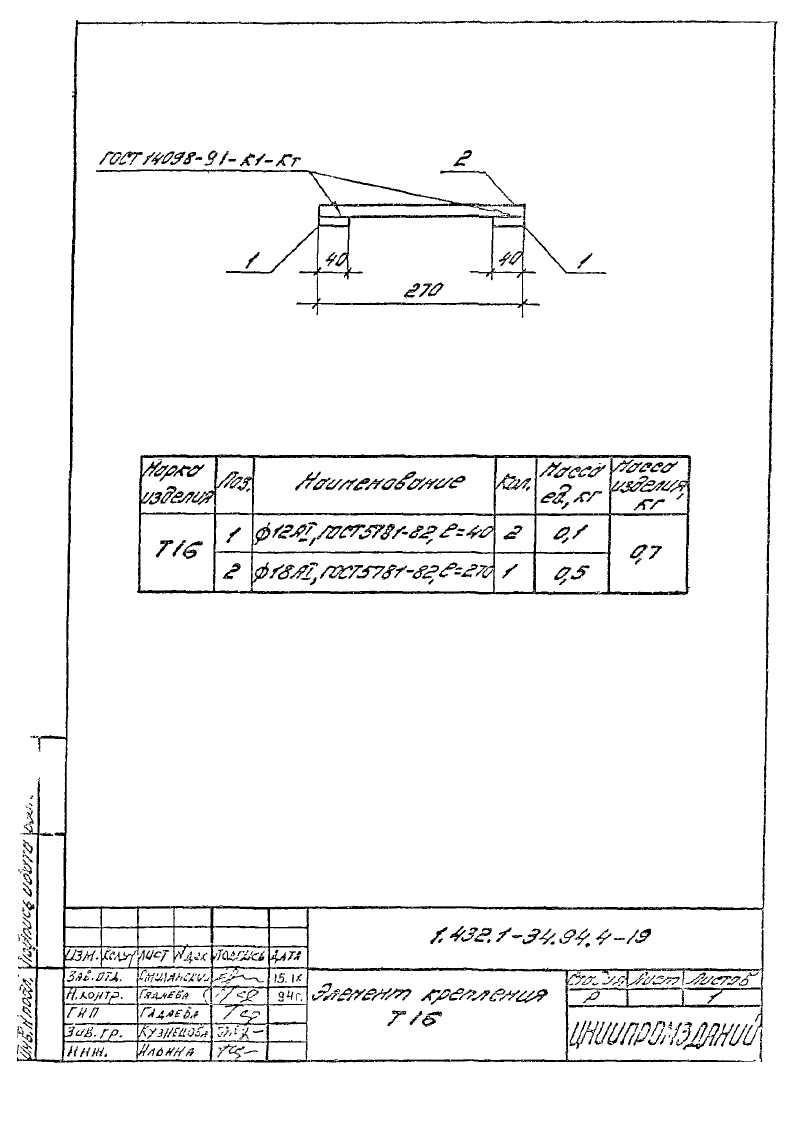

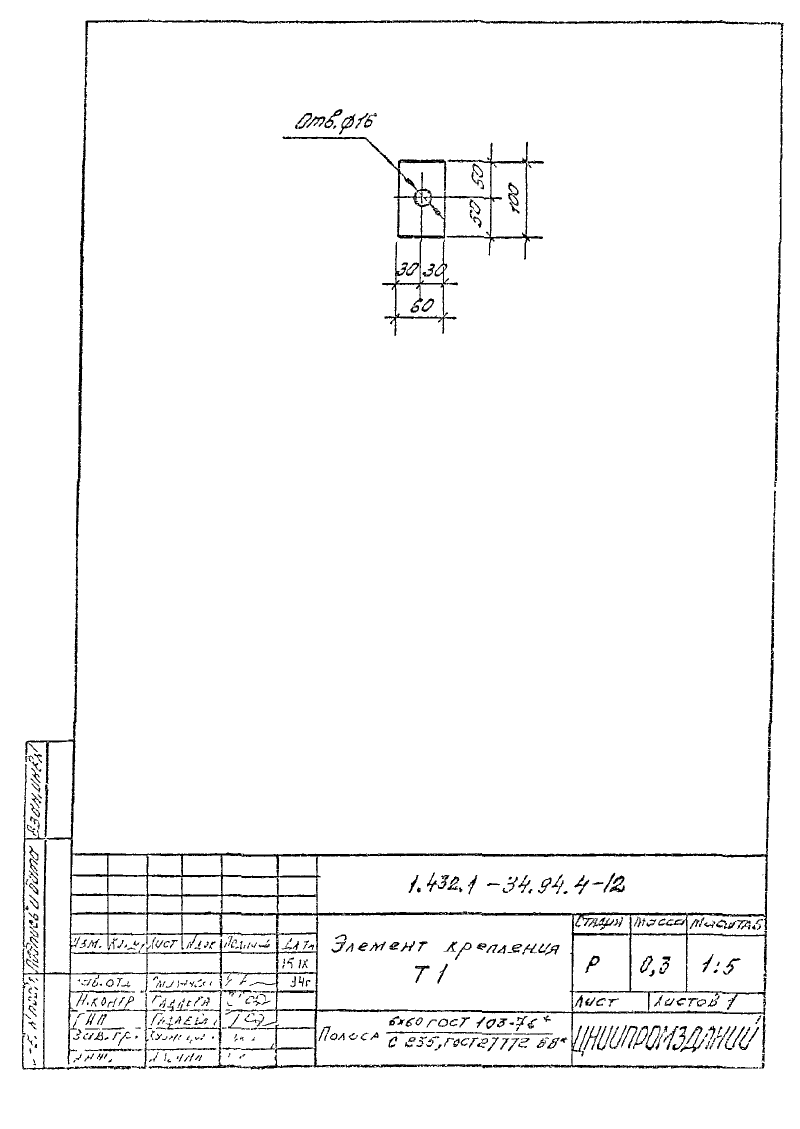

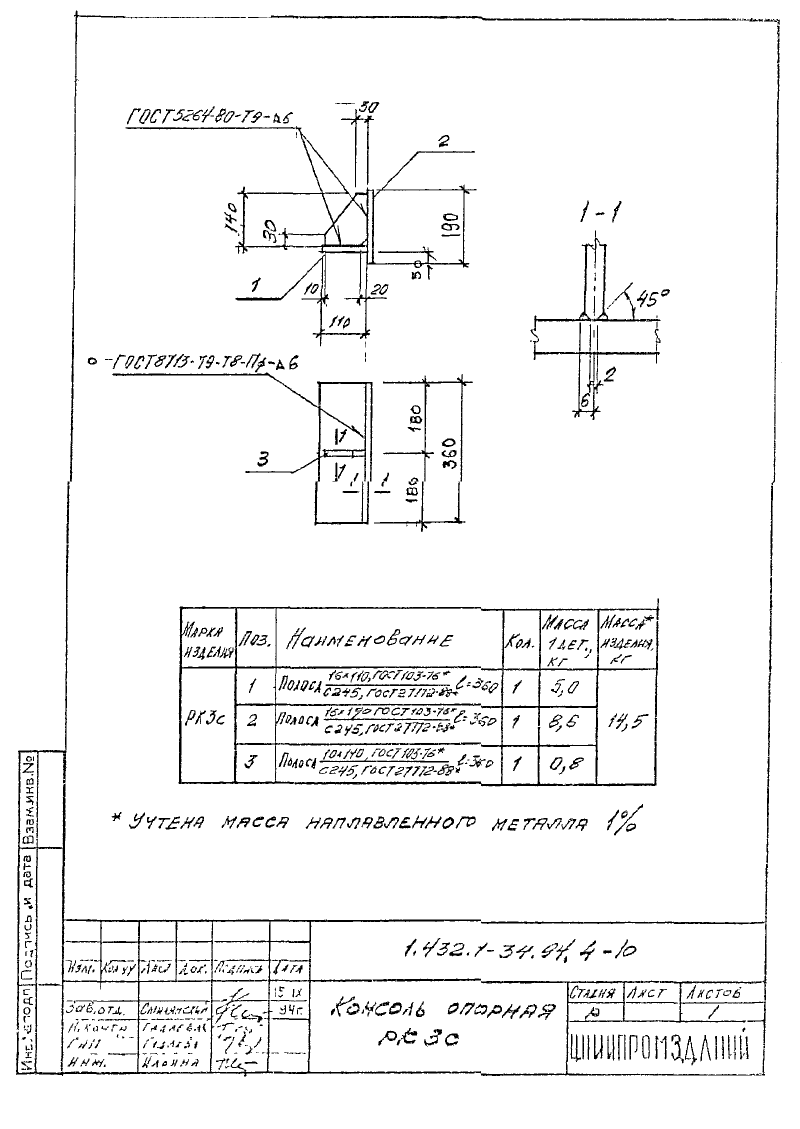

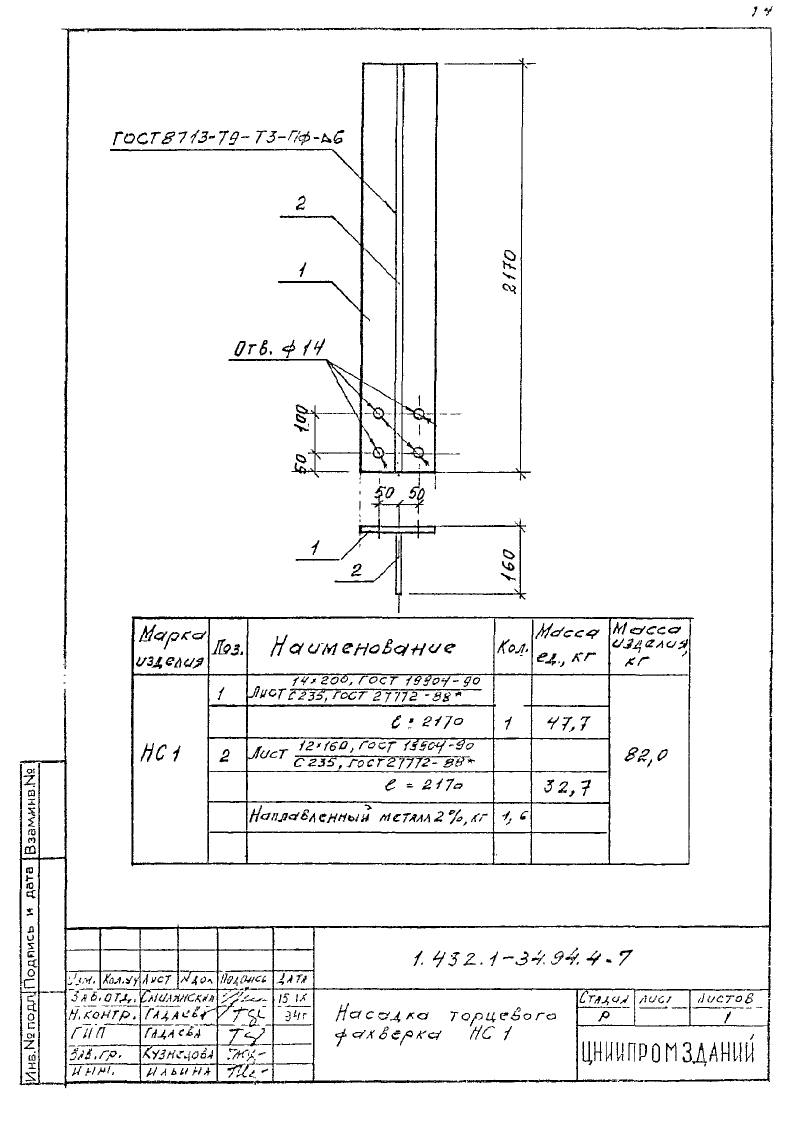

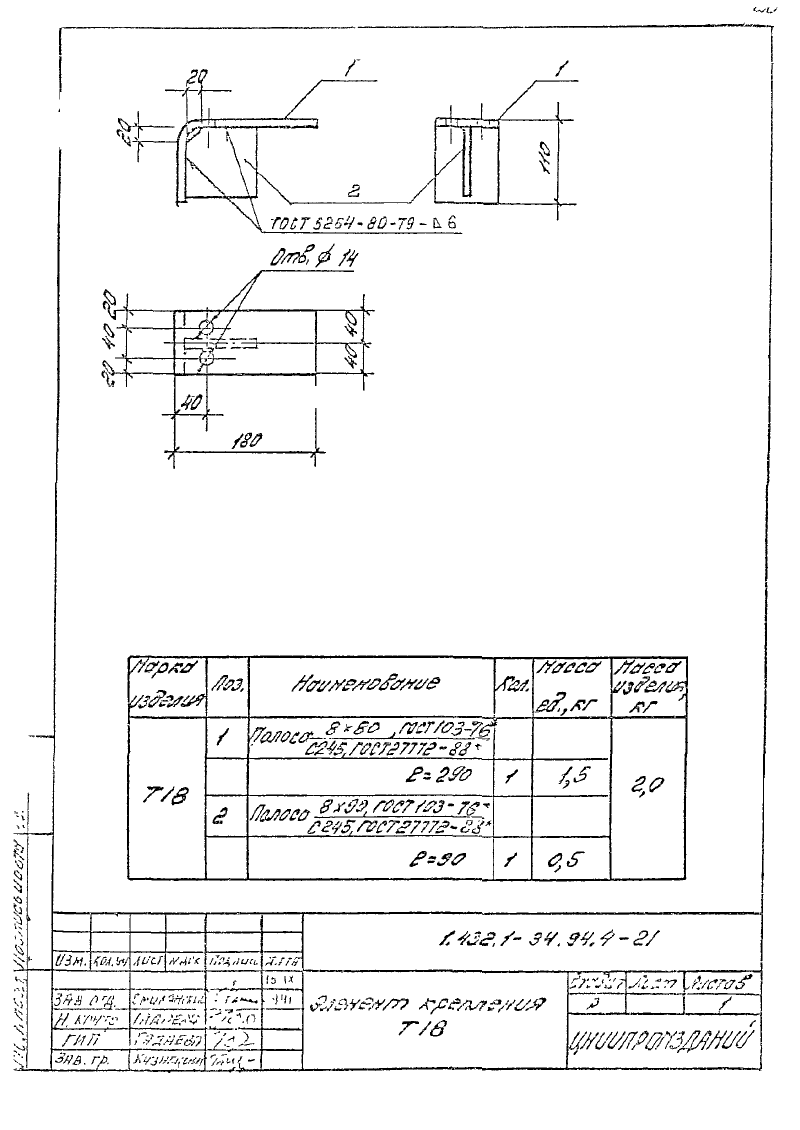

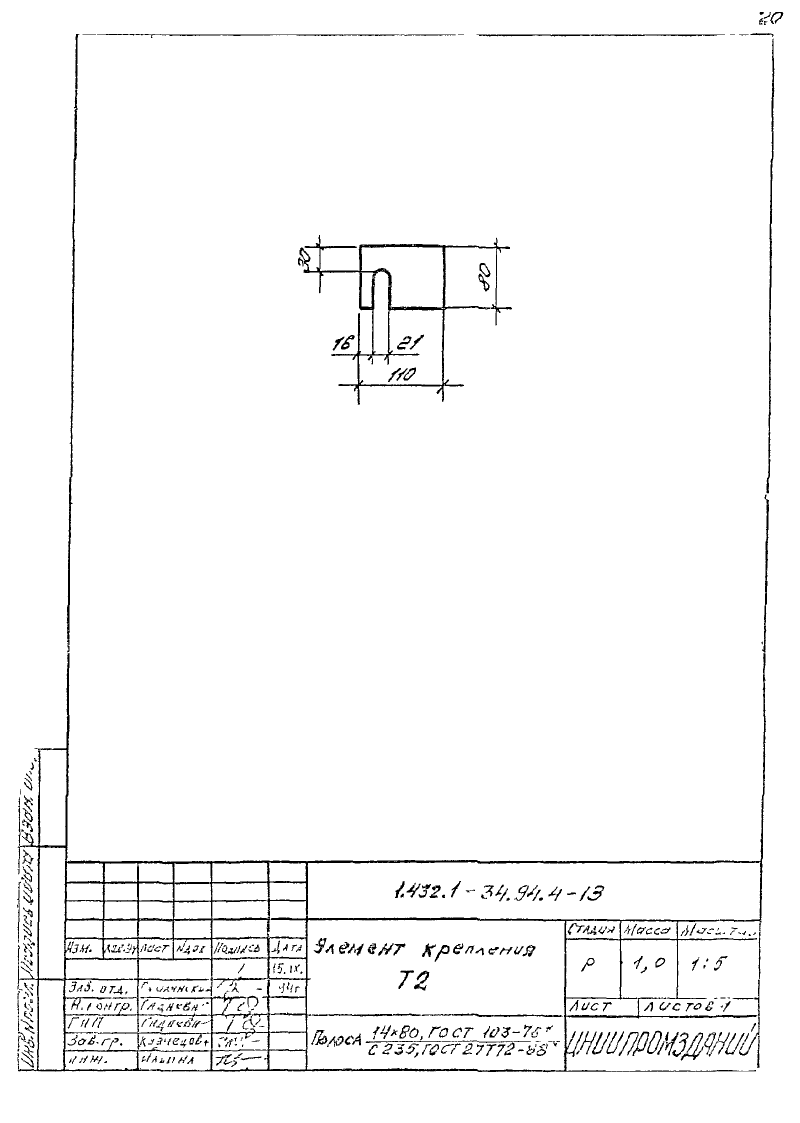

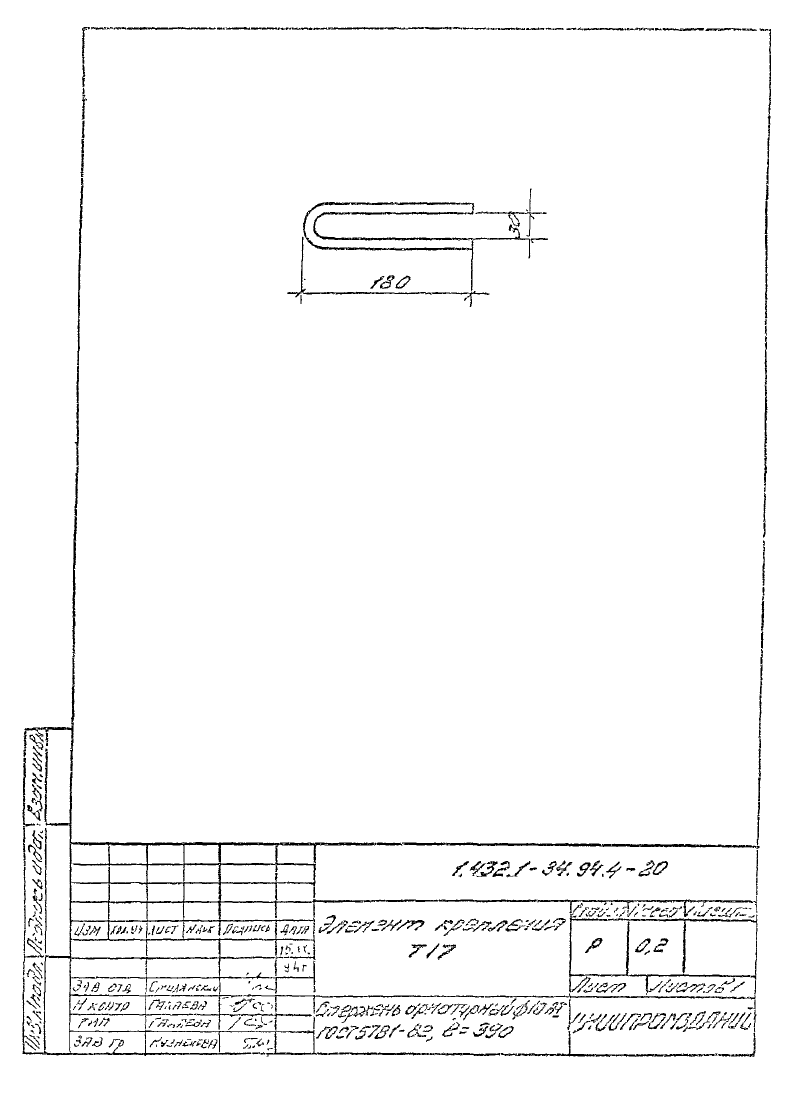

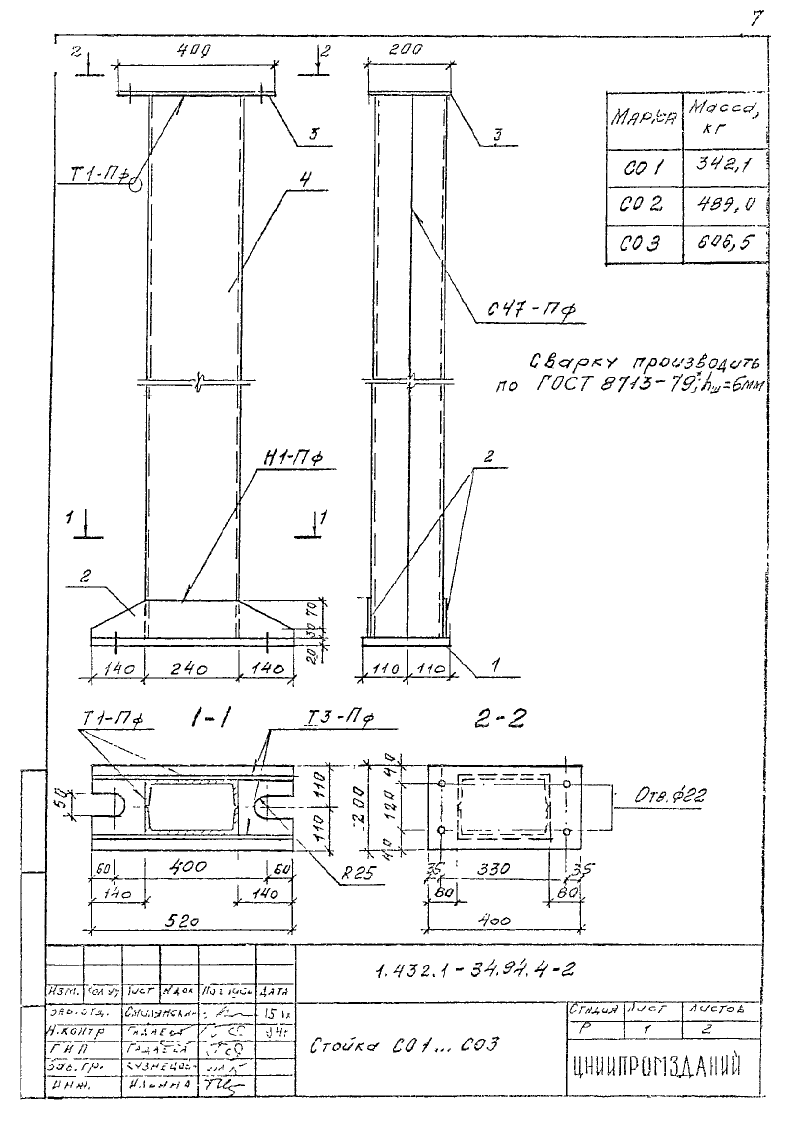

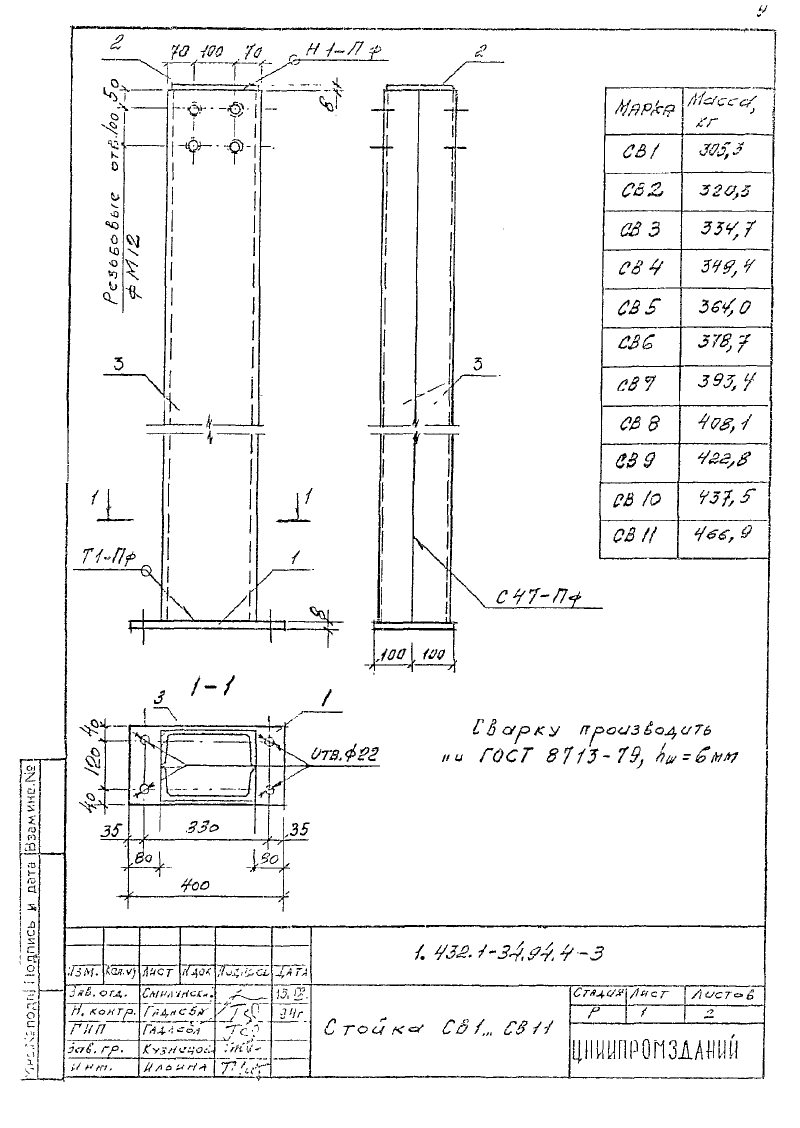

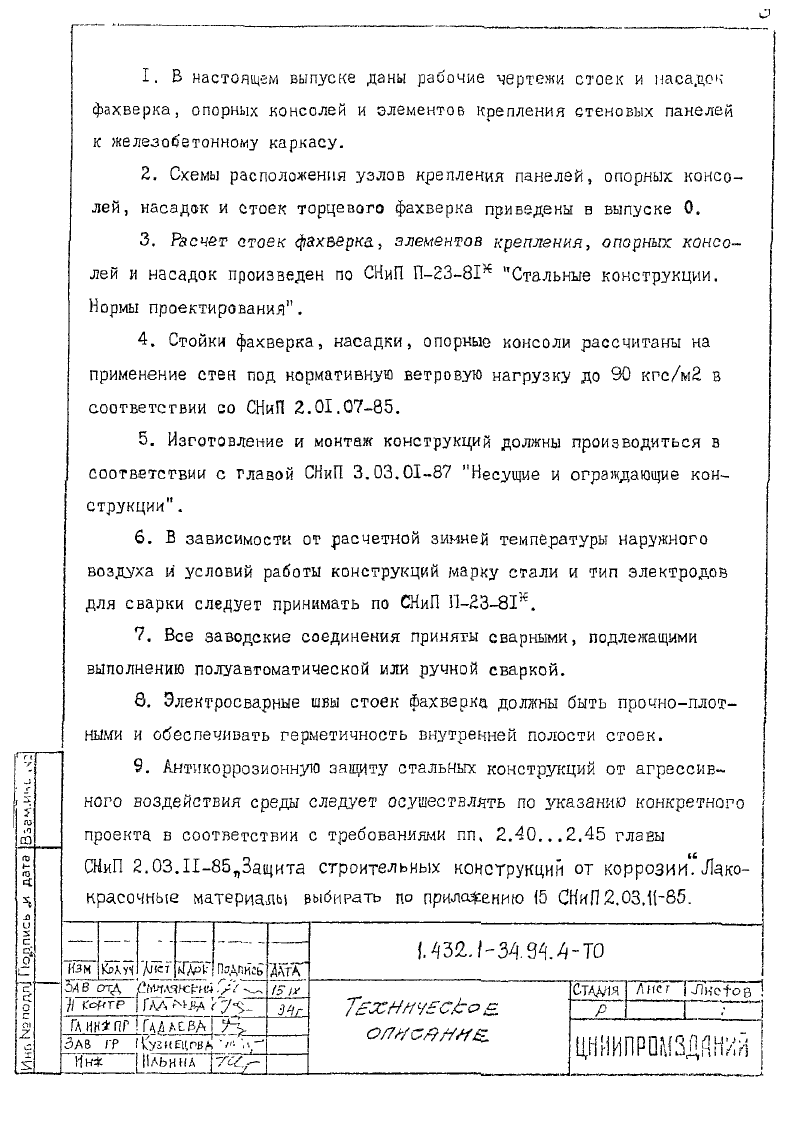

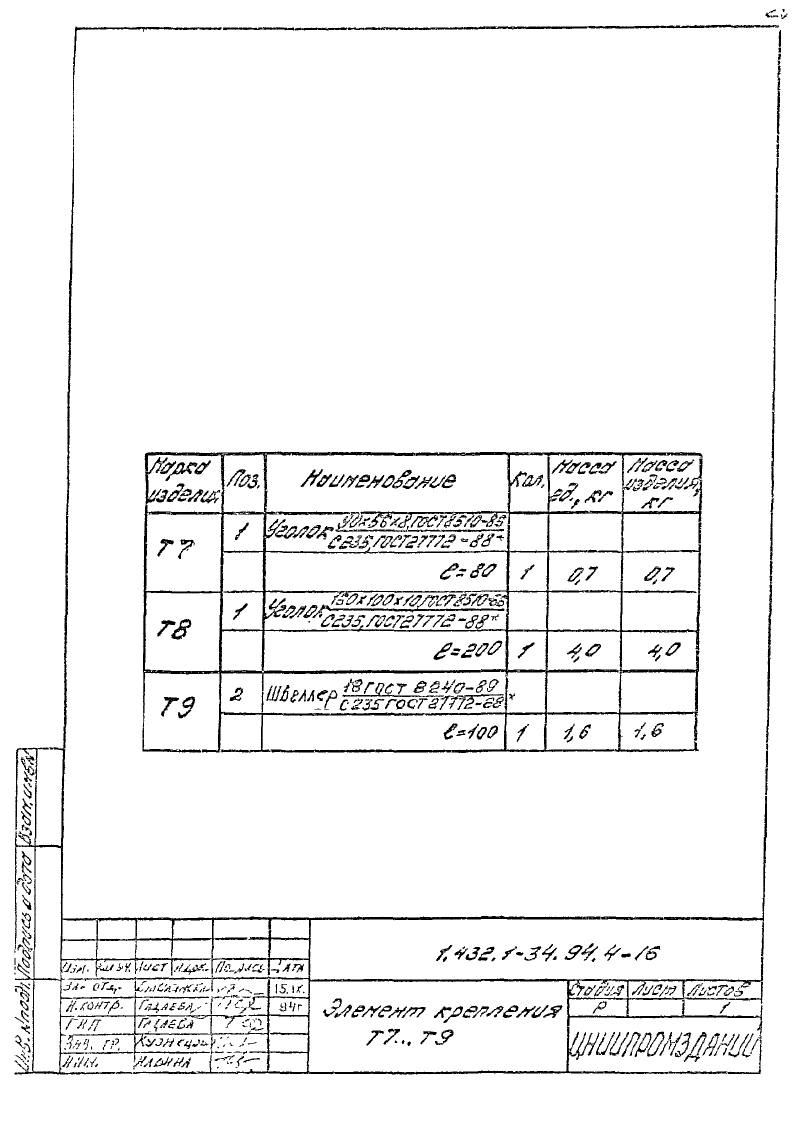

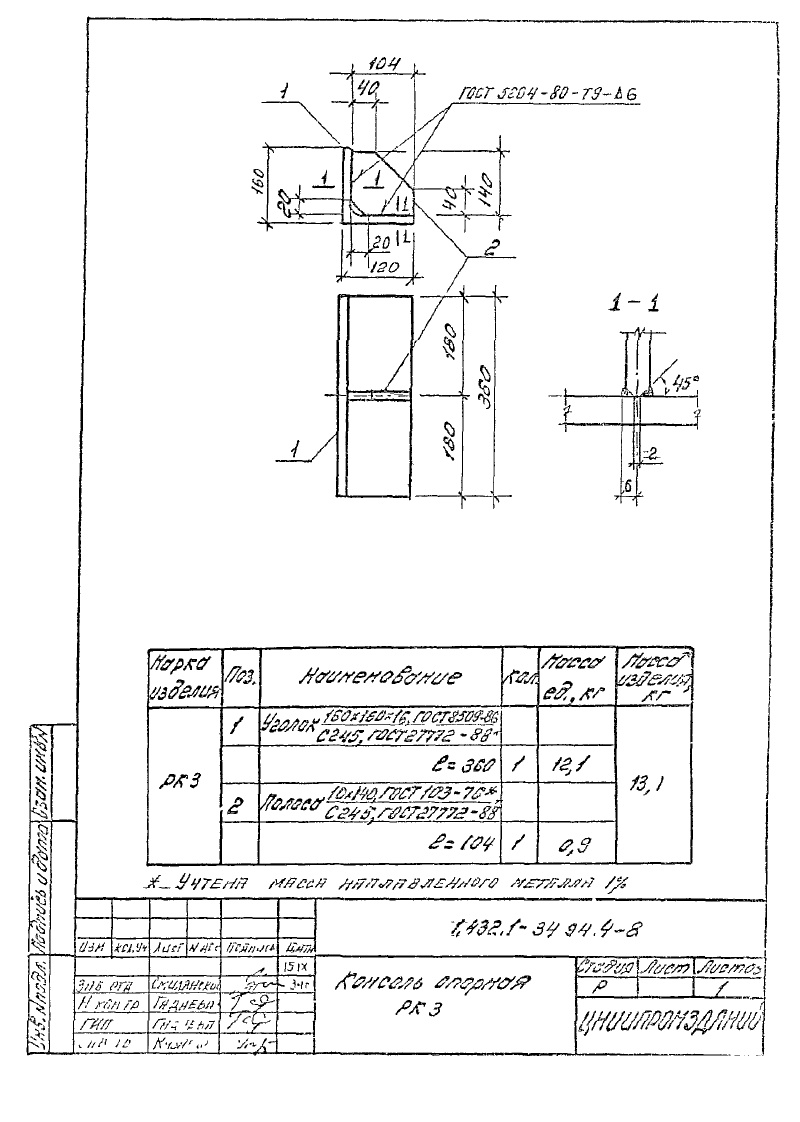

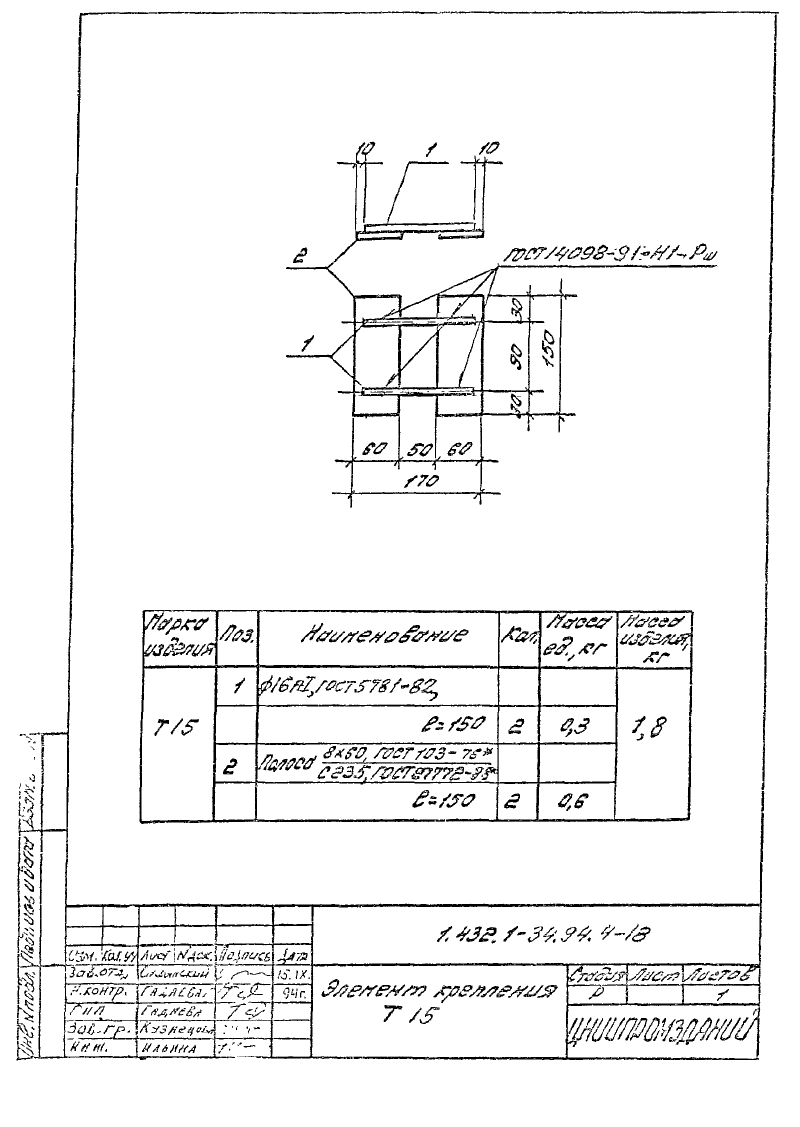

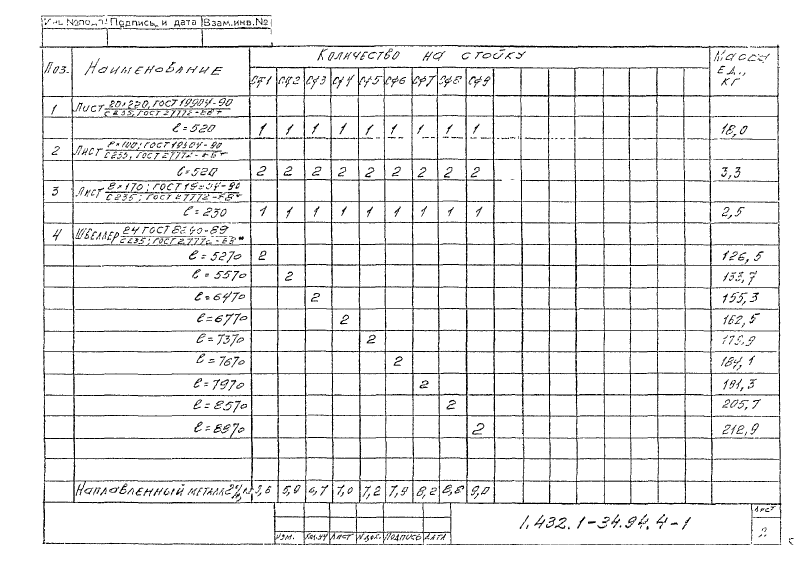

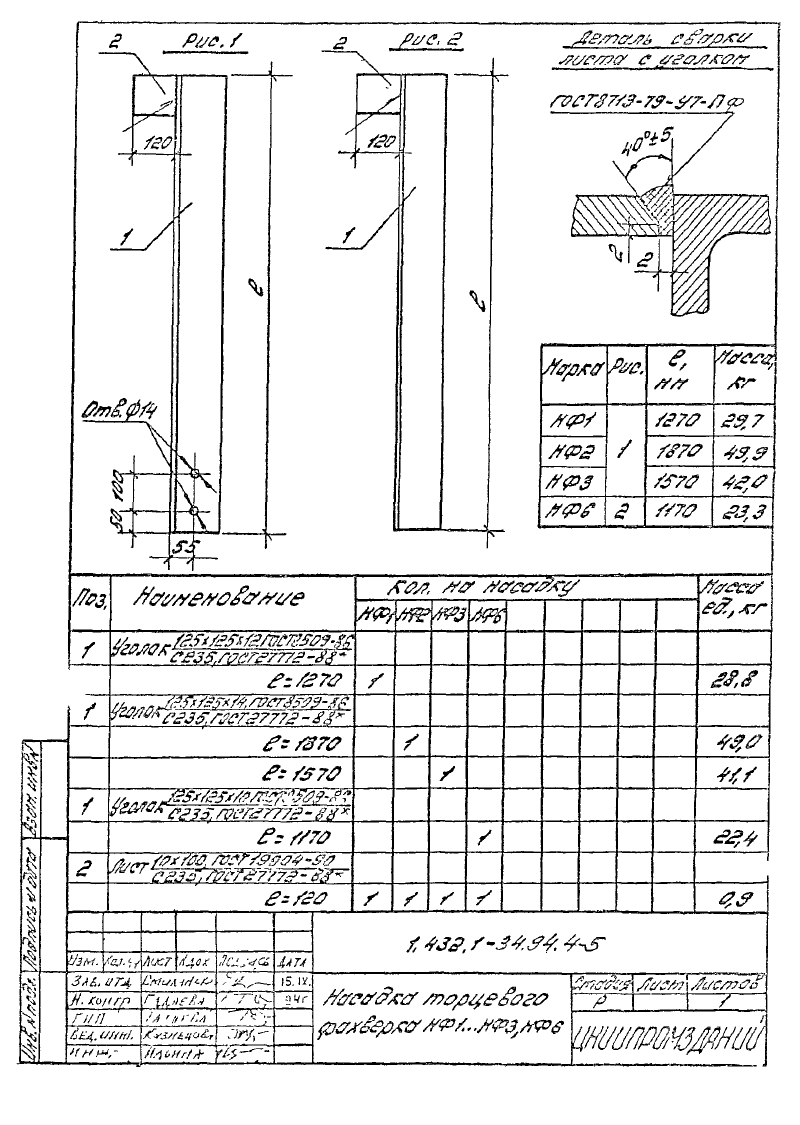

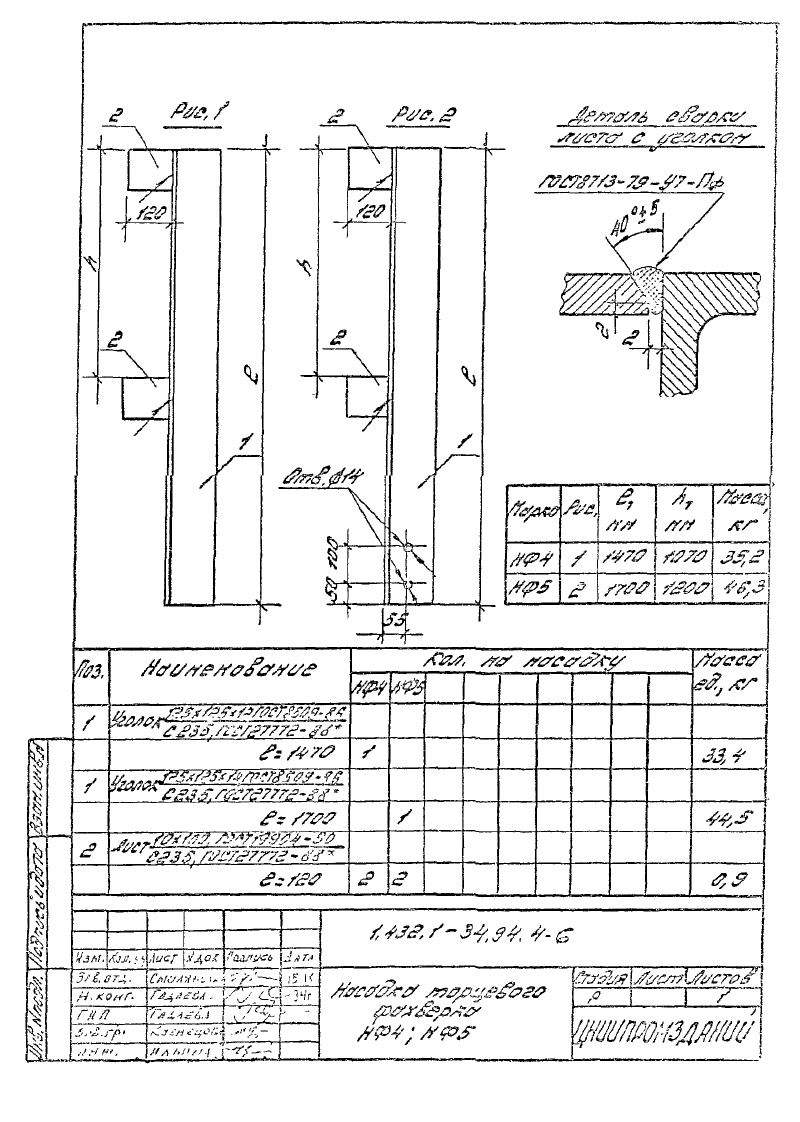

В настоящем выпуске даны рабочие чертежи стоек и насадок фахверка, опорных консолей и элементов крепления стеновых панелей к железобетонному каркасу.
Схемы расположения узлов крепления панелей, опорных консолей, насадок и стоек торцевого фахверка приведены в выпуске 0.
Расчет стоек фахверка, элементов крепления, опорых консолей и насадок произведен по СНиП П-23-81* "Стальные конструкции. Нормы проектирования".
Стойки фахверка, насадки, опорные консоли рассчитаны на применение стен под нормативную ветровую нагрузку до 90 кгс/м2 в соответствии со СНиП 2.01.07-85.
Изготовление и монтаж конструкций должны производиться в соответствии с главой СНиП 3.03.01-87 "Несущие и ограждающие конструкции".
В зависимости от расчетной зимней температуры наружного воздуха и условий работы конструкций марку стали и тип электродов для сварки следует принимать по СНиП 2-23-81*.
Все заводские соединения приняты сварными, подлежащими выполнению полуавтоматической или ручной сваркой.
Электросварные швы стоек фахверка должны быть прочно-плотными и обеспечивать герметичность внутренней полости стоек.
Антикоррозионную защиту стальных конструкций от агрессивного воздействия среды следует осуществлять по указанию конкретного проекта в соответствии с требованиями п. 2.40...2.45 главы СНиП 2.03.2-85 "Защита строительных конструкций от коррозии". Лакокрасочные материалы выбирать по приложению СНиП 2.03.11-85.
