Серия 1.400-15 выпуск 0: Унифицированные закладные изделия. Материалы для проектирования

Назад

Серия 1.400-15 состоит из двух выпусков:

Выпуск 0 – Материалы для проектирования.
Выпуск 1 – Рабочие чертежи.

Выпуск 1 содержит рабочие чертежи закладных изделий групп 1-8 и чертежи составных элементов этих изделий – анкерных стержней (гнутых и прямых), пластин, труб, швейллеров и уголков.

Серия 1.400-15 выпуск 0

Серия 1.400-15 выпуск 0. Страница 01

Наверх Страница 01

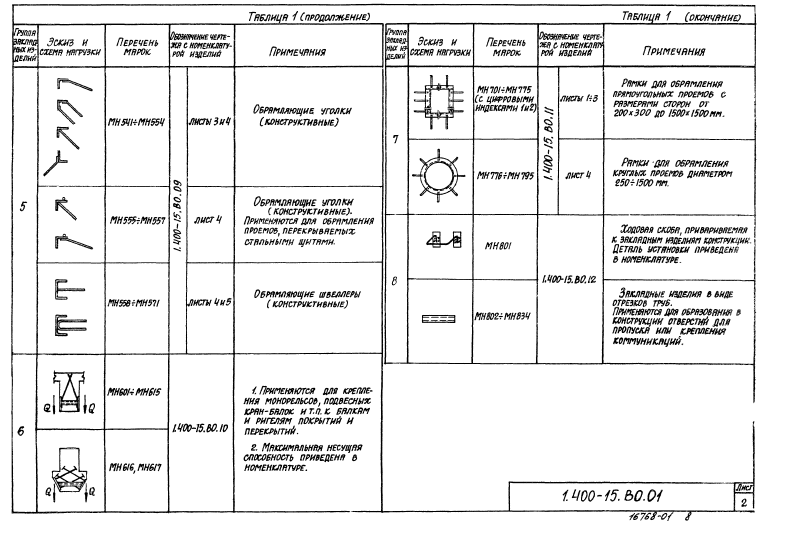

Серия 1.400-15 выпуск 0. Страница 02

Наверх Страница 02

Серия 1.400-15 выпуск 0. Страница 03

Наверх Страница 03

Серия 1.400-15 выпуск 0. Страница 04

Наверх Страница 04

Серия 1.400-15 выпуск 0. Страница 05

Наверх Страница 05

Серия 1.400-15 выпуск 0. Страница 06

Наверх Страница 06

Серия 1.400-15 выпуск 0. Страница 07

Наверх Страница 07

Серия 1.400-15 выпуск 0. Страница 08

Наверх Страница 08

Серия 1.400-15 выпуск 0. Страница 09

Наверх Страница 09

Серия 1.400-15 выпуск 0. Страница 10

Наверх Страница 10

Серия 1.400-15 выпуск 0. Страница 11

Наверх Страница 11

Серия 1.400-15 выпуск 0. Страница 12

Наверх Страница 12

Серия 1.400-15 выпуск 0. Страница 13

Наверх Страница 13

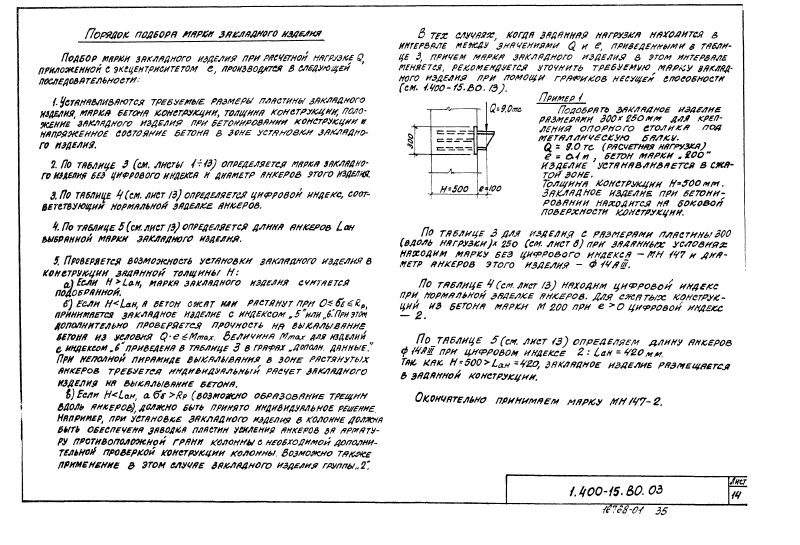

Серия 1.400-15 выпуск 0. Страница 14

Наверх Страница 14

Серия 1.400-15 выпуск 0. Страница 15

Наверх Страница 15

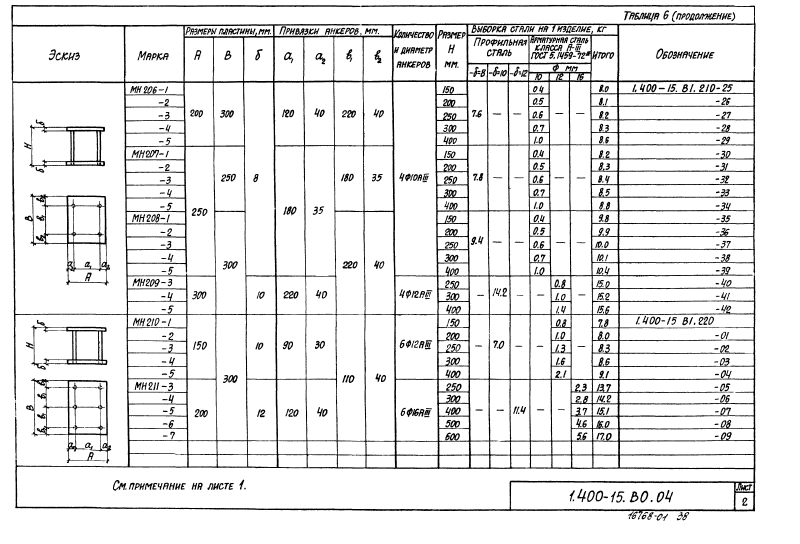

Серия 1.400-15 выпуск 0. Страница 16

Наверх Страница 16

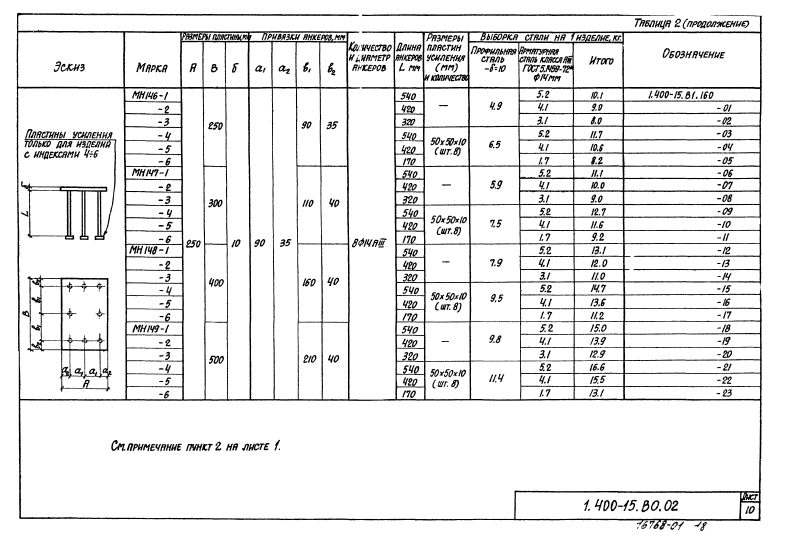

Серия 1.400-15 выпуск 0. Страница 17

Наверх Страница 17

Серия 1.400-15 выпуск 0. Страница 18

Наверх Страница 18

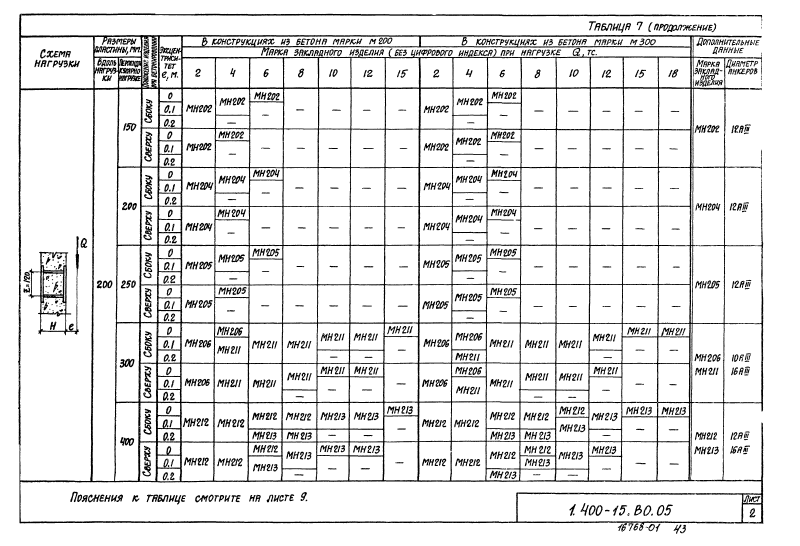

Серия 1.400-15 выпуск 0. Страница 19

Наверх Страница 19

Серия 1.400-15 выпуск 0. Страница 20

Наверх Страница 20

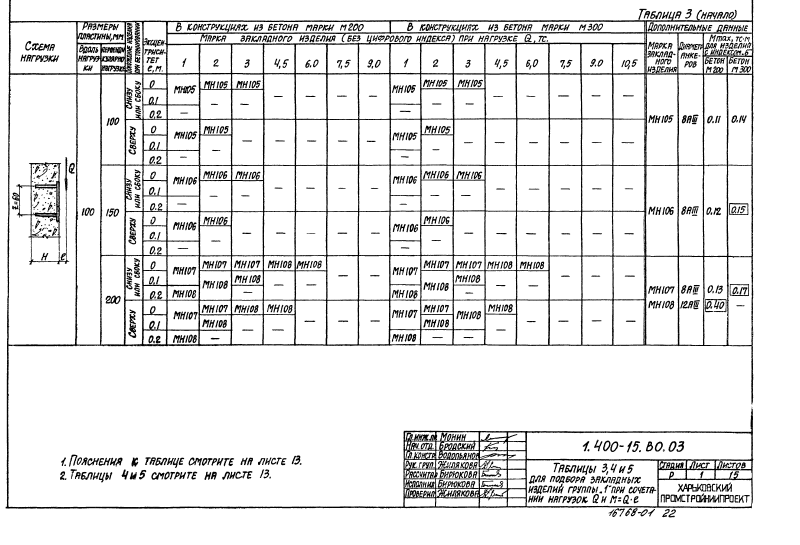

Серия 1.400-15 выпуск 0. Страница 21

Наверх Страница 21

Серия 1.400-15 выпуск 0. Страница 22

Наверх Страница 22

Серия 1.400-15 выпуск 0. Страница 23

Наверх Страница 23

Серия 1.400-15 выпуск 0. Страница 24

Наверх Страница 24

Серия 1.400-15 выпуск 0. Страница 25

Наверх Страница 25

Серия 1.400-15 выпуск 0. Страница 26

Наверх Страница 26

Серия 1.400-15 выпуск 0. Страница 27

Наверх Страница 27

Серия 1.400-15 выпуск 0. Страница 28

Наверх Страница 28

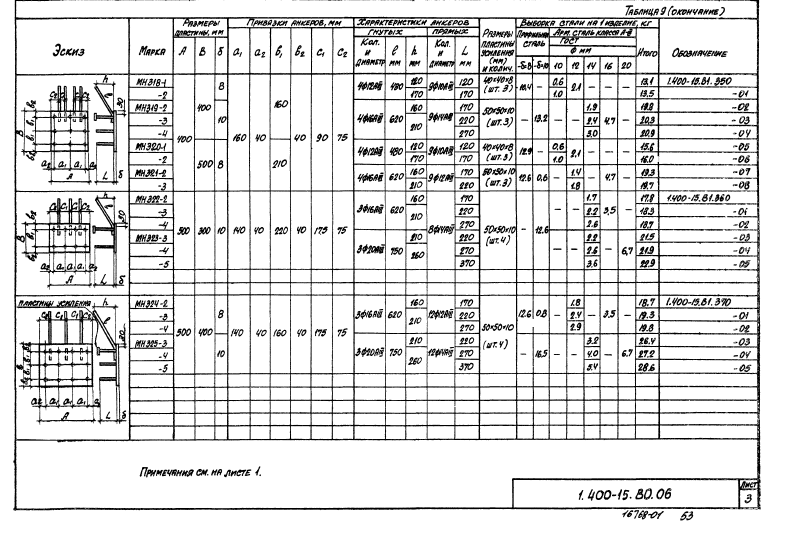

Серия 1.400-15 выпуск 0. Страница 29

Наверх Страница 29

Серия 1.400-15 выпуск 0. Страница 30

Наверх Страница 30

Серия 1.400-15 выпуск 0. Страница 31

Наверх Страница 31

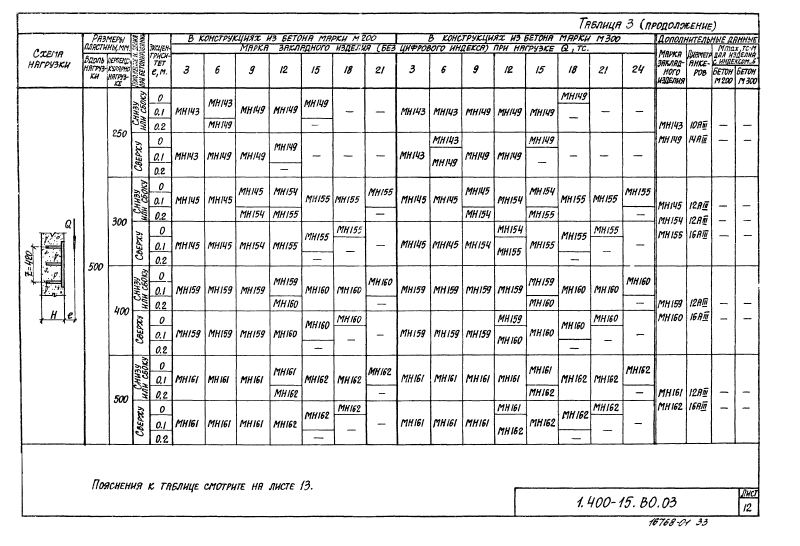

Серия 1.400-15 выпуск 0. Страница 32

Наверх Страница 32

Серия 1.400-15 выпуск 0. Страница 33

Наверх Страница 33

Серия 1.400-15 выпуск 0. Страница 34

Наверх Страница 34

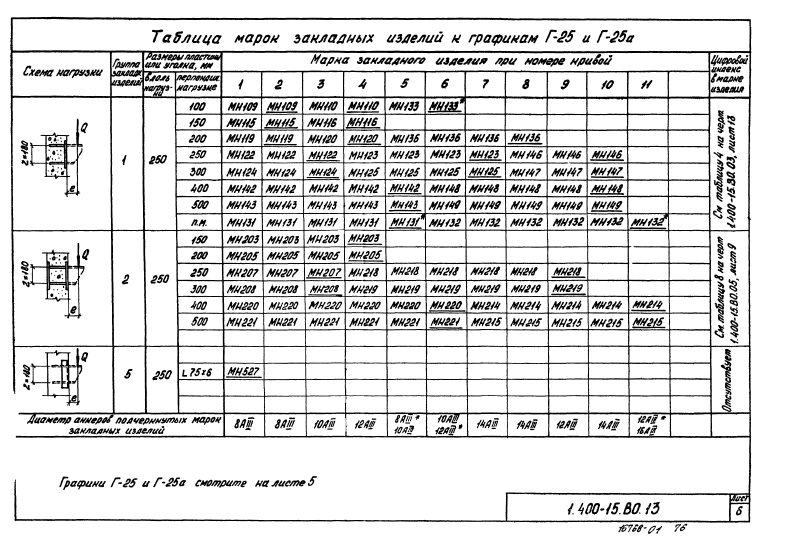

Серия 1.400-15 выпуск 0. Страница 35

Наверх Страница 35

Серия 1.400-15 выпуск 0. Страница 36

Наверх Страница 36

Серия 1.400-15 выпуск 0. Страница 37

Наверх Страница 37

Серия 1.400-15 выпуск 0. Страница 38

Наверх Страница 38

Серия 1.400-15 выпуск 0. Страница 39

Наверх Страница 39

Серия 1.400-15 выпуск 0. Страница 40

Наверх Страница 40

Серия 1.400-15 выпуск 0. Страница 41

Наверх Страница 41

Серия 1.400-15 выпуск 0. Страница 42

Наверх Страница 42

Серия 1.400-15 выпуск 0. Страница 43

Наверх Страница 43

Серия 1.400-15 выпуск 0. Страница 44

Наверх Страница 44

Серия 1.400-15 выпуск 0. Страница 45

Наверх Страница 45

Серия 1.400-15 выпуск 0. Страница 46

Наверх Страница 46

Серия 1.400-15 выпуск 0. Страница 47

Наверх Страница 47

Серия 1.400-15 выпуск 0. Страница 48

Наверх Страница 48

Серия 1.400-15 выпуск 0. Страница 49

Наверх Страница 49

Серия 1.400-15 выпуск 0. Страница 50

Наверх Страница 50

Серия 1.400-15 выпуск 0. Страница 51

Наверх Страница 51

Серия 1.400-15 выпуск 0. Страница 52

Наверх Страница 52

Серия 1.400-15 выпуск 0. Страница 53

Наверх Страница 53

Серия 1.400-15 выпуск 0. Страница 54

Наверх Страница 54

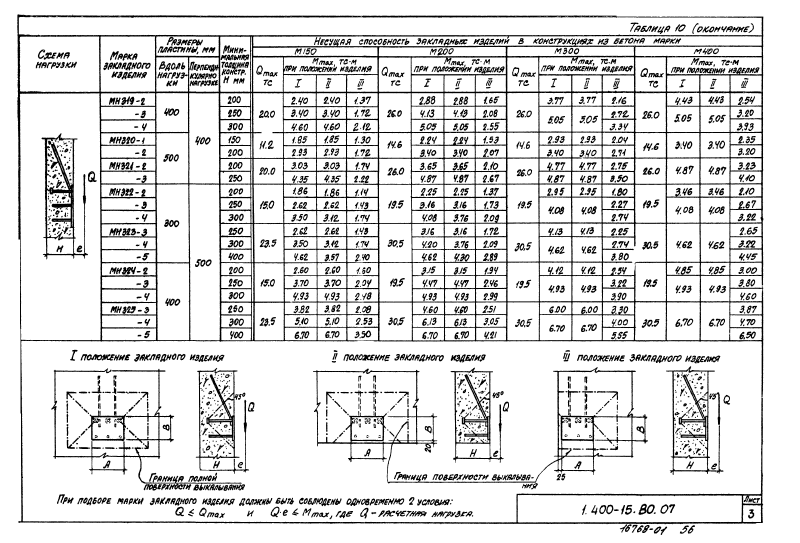

Серия 1.400-15 выпуск 0. Страница 55

Наверх Страница 55

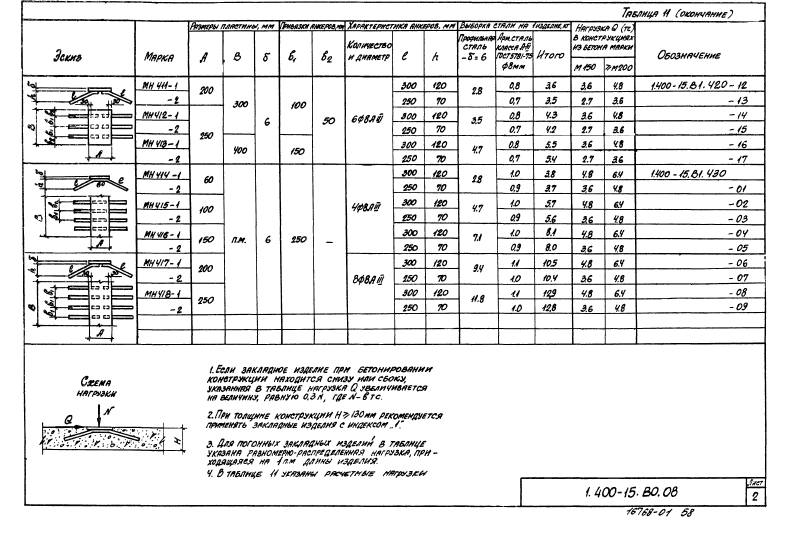

Серия 1.400-15 выпуск 0. Страница 56

Наверх Страница 56

Серия 1.400-15 выпуск 0. Страница 57

Наверх Страница 57

Серия 1.400-15 выпуск 0. Страница 58

Наверх Страница 58

Серия 1.400-15 выпуск 0. Страница 59

Наверх Страница 59

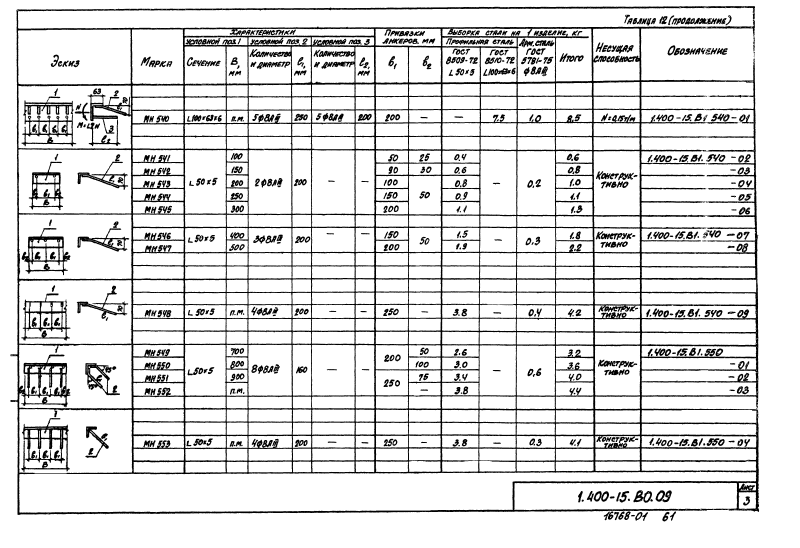

Серия 1.400-15 выпуск 0. Страница 60

Наверх Страница 60

Серия 1.400-15 выпуск 0. Страница 61

Наверх Страница 61

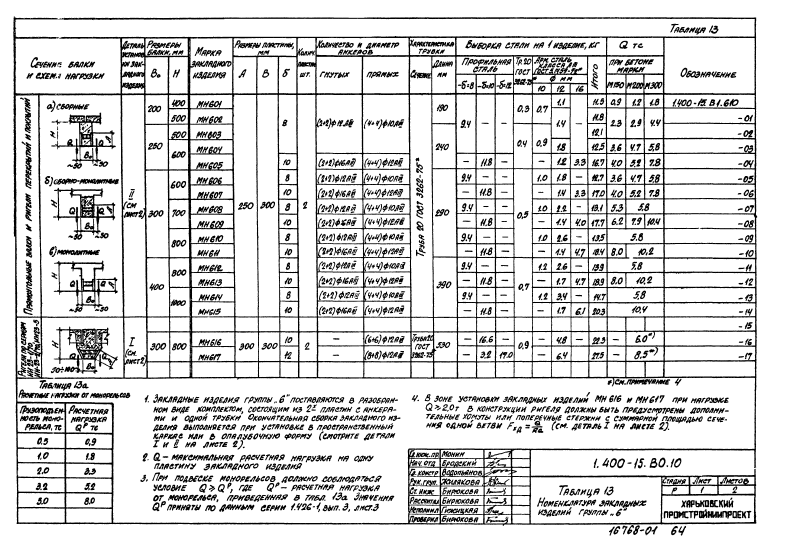

Серия 1.400-15 выпуск 0. Страница 62

Наверх Страница 62

Серия 1.400-15 выпуск 0. Страница 63

Наверх Страница 63

Серия 1.400-15 выпуск 0. Страница 64

Наверх Страница 64

Серия 1.400-15 выпуск 0. Страница 65

Наверх Страница 65

Серия 1.400-15 выпуск 0. Страница 66

Наверх Страница 66

Серия 1.400-15 выпуск 0. Страница 67

Наверх Страница 67

Серия 1.400-15 выпуск 0. Страница 68

Наверх Страница 68

Серия 1.400-15 выпуск 0. Страница 69

Наверх Страница 69

Серия 1.400-15 выпуск 0. Страница 70

Наверх Страница 70

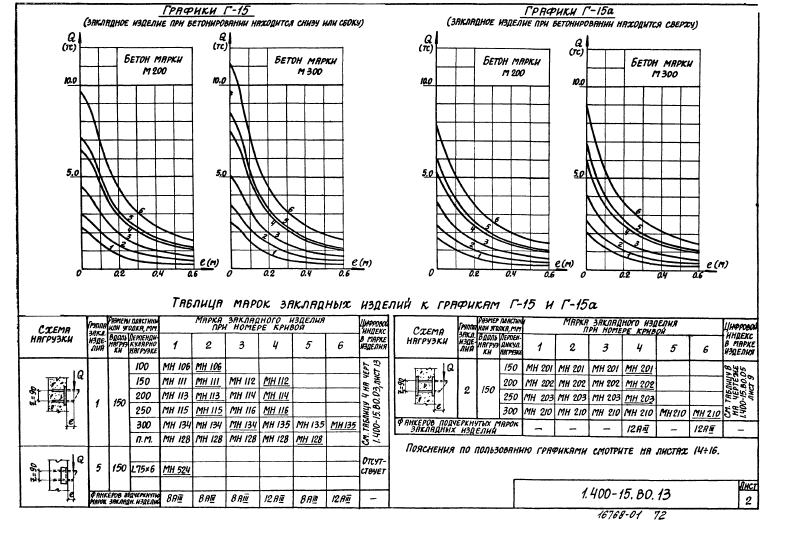

Серия 1.400-15 выпуск 0. Страница 71

Наверх Страница 71

Серия 1.400-15 выпуск 0. Страница 72

Наверх Страница 72

Серия 1.400-15 выпуск 0. Страница 73

Наверх Страница 73

Серия 1.400-15 выпуск 0. Страница 74

Наверх Страница 74

Серия 1.400-15 выпуск 0. Страница 75

Наверх Страница 75

Серия 1.400-15 выпуск 0. Страница 76

Наверх Страница 76

Серия 1.400-15 выпуск 0. Страница 77

Наверх Страница 77

Серия 1.400-15 выпуск 0. Страница 78

Наверх Страница 78

Серия 1.400-15 выпуск 0. Страница 79

Наверх Страница 79

Серия 1.400-15 выпуск 0. Страница 80

Наверх Страница 80

Серия 1.400-15 выпуск 0. Страница 81

Наверх Страница 81

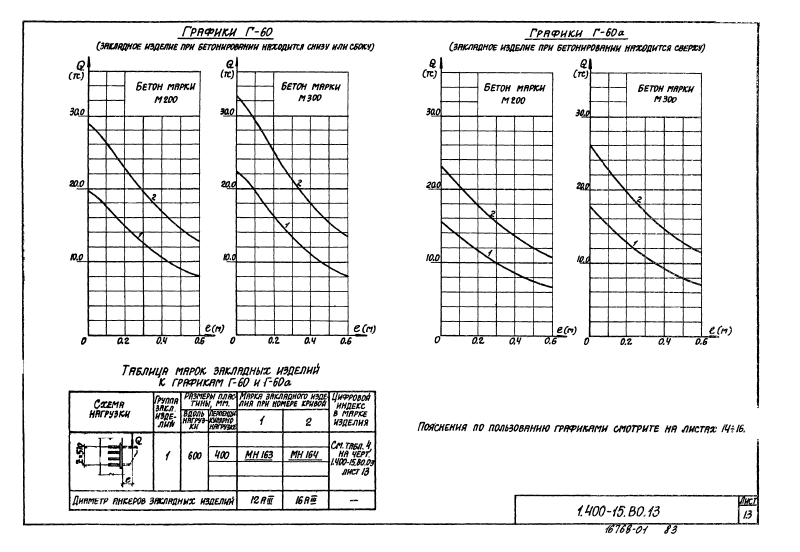

Серия 1.400-15 выпуск 0. Страница 82

Наверх Страница 82

Серия 1.400-15 выпуск 0. Страница 83

Наверх Страница 83

Серия 1.400-15 выпуск 0. Страница 84

Наверх Страница 84

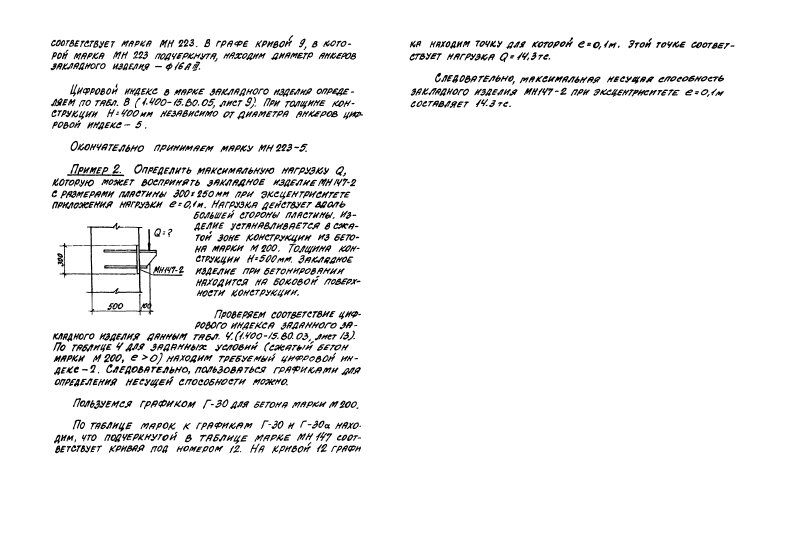

Серия 1.400-15 выпуск 0. Страница 85

Наверх Страница 85

Скачать серию 1.400-15 выпуск 0: Унифицированные закладные изделия. Материалы для проектирования
