Серия 3.407.1-136 выпуск 3: Железобетонные опоры ВЛ 0,38кВ

Назад

Опоры предназначены для применения в неагрессивных газовых и грунтовых средах и в агрессивных грунтовых средах. Данные о железобетонных стойках и приставках даны в табл.1. Изготовление стоек СВ95-2 (СВ95-1) следует производить по чертежам серии 3.407.1-136, выпуск 1, стоек СВ110-3,5 - по чертежам серии 3.407.1-143, выпуск 7.

Серия 3.407.1-136 выпуск 3

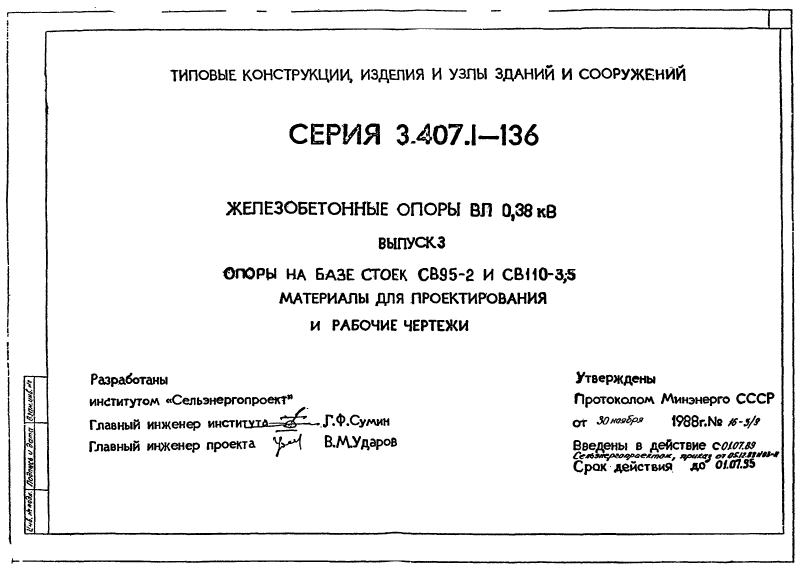

Серия 3.407.1-136 выпуск 3. Страница 01

Наверх Страница 01

Серия 3.407.1-136 выпуск 3. Страница 02

Наверх Страница 02

Серия 3.407.1-136 выпуск 3. Страница 03

Наверх Страница 03

Серия 3.407.1-136 выпуск 3. Страница 04

Наверх Страница 04

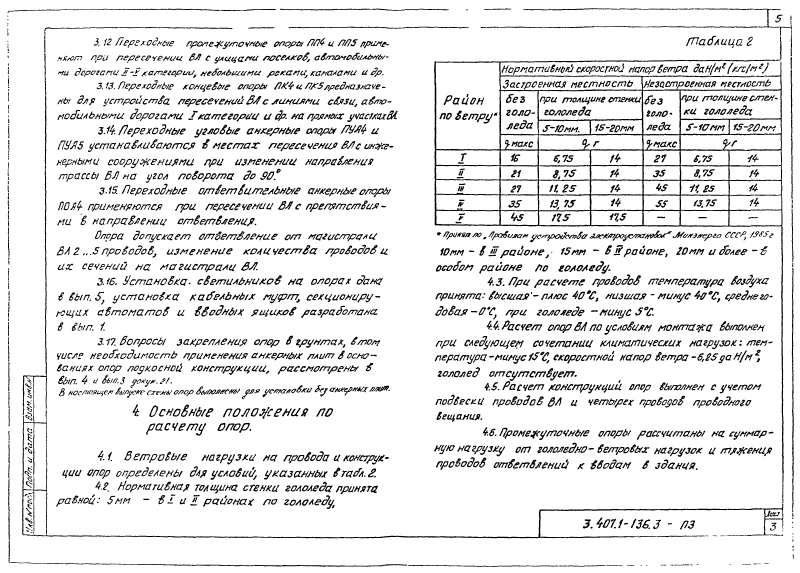

Серия 3.407.1-136 выпуск 3. Страница 05

Наверх Страница 05

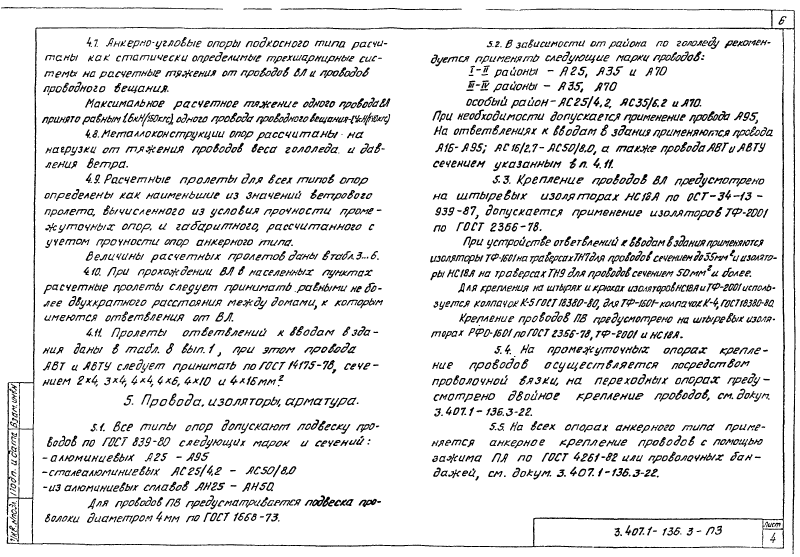

Серия 3.407.1-136 выпуск 3. Страница 06

Наверх Страница 06

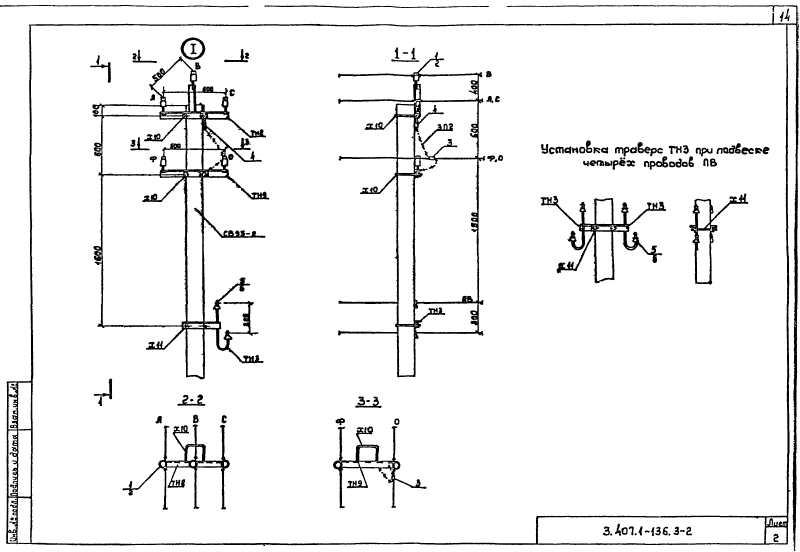

Серия 3.407.1-136 выпуск 3. Страница 07

Наверх Страница 07

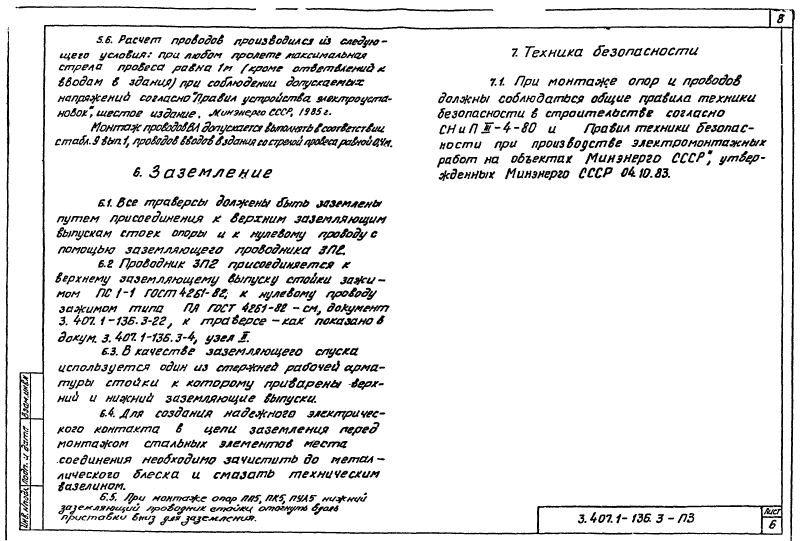

Серия 3.407.1-136 выпуск 3. Страница 08

Наверх Страница 08

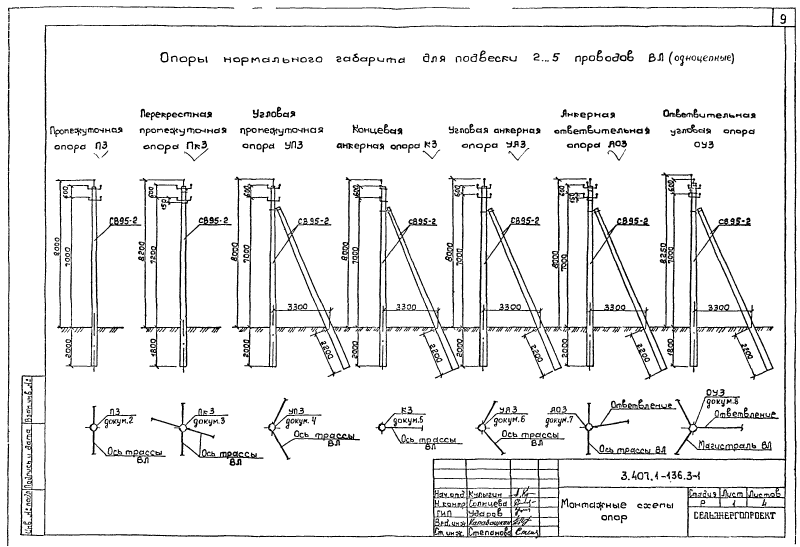

Серия 3.407.1-136 выпуск 3. Страница 09

Наверх Страница 09

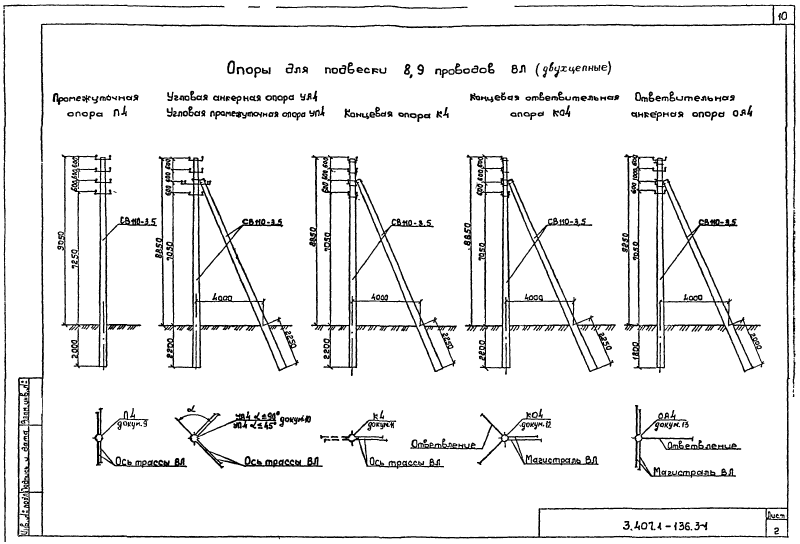

Серия 3.407.1-136 выпуск 3. Страница 10

Наверх Страница 10

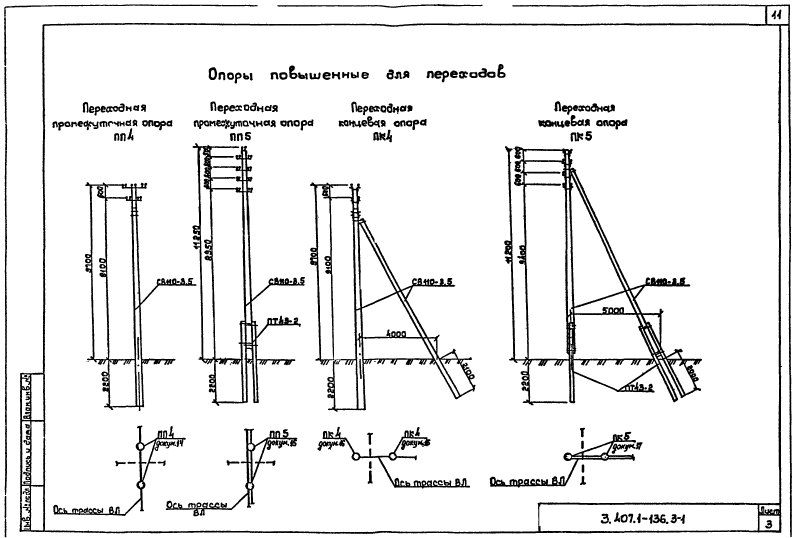

Серия 3.407.1-136 выпуск 3. Страница 11

Наверх Страница 11

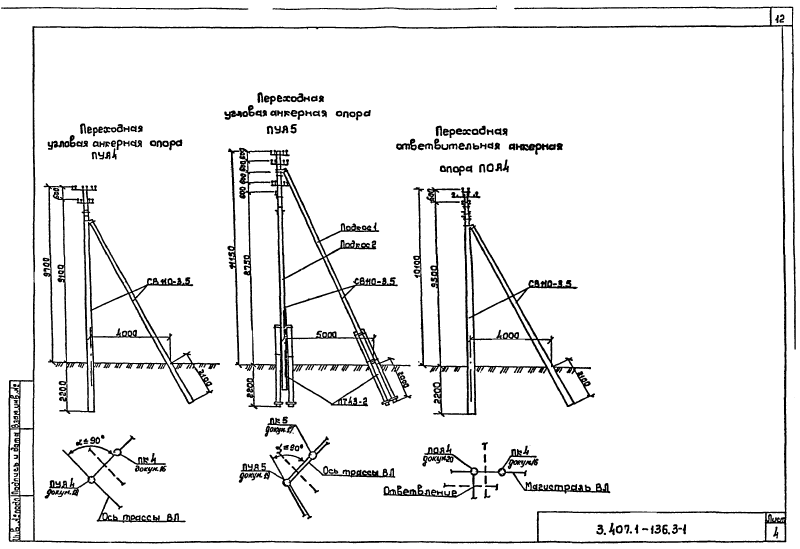

Серия 3.407.1-136 выпуск 3. Страница 12

Наверх Страница 12

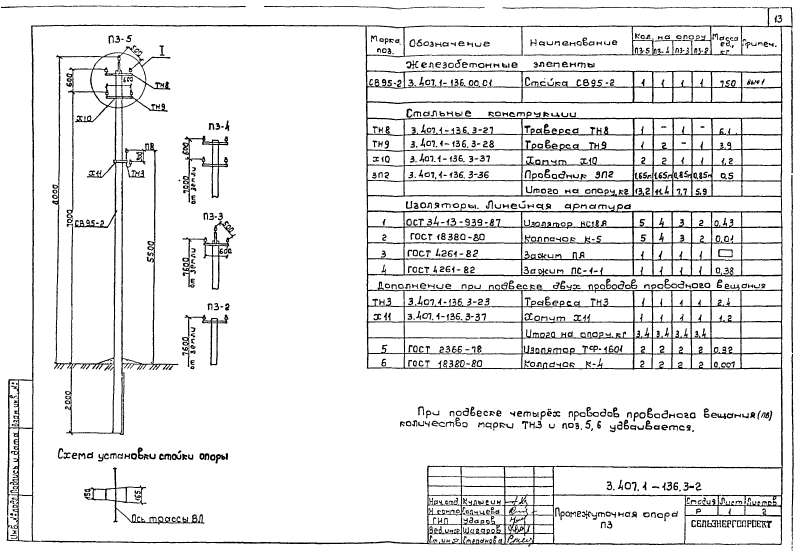

Серия 3.407.1-136 выпуск 3. Страница 13

Наверх Страница 13

Серия 3.407.1-136 выпуск 3. Страница 14

Наверх Страница 14

Серия 3.407.1-136 выпуск 3. Страница 15

Наверх Страница 15

Серия 3.407.1-136 выпуск 3. Страница 16

Наверх Страница 16

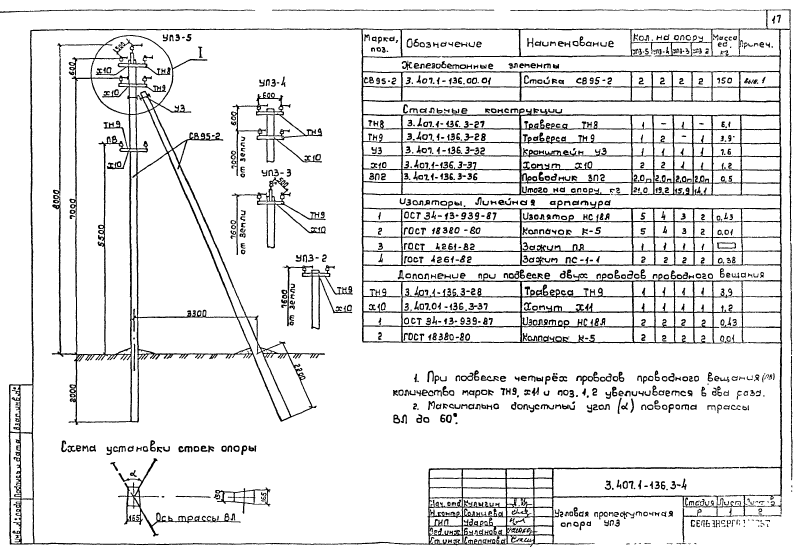

Серия 3.407.1-136 выпуск 3. Страница 17

Наверх Страница 17

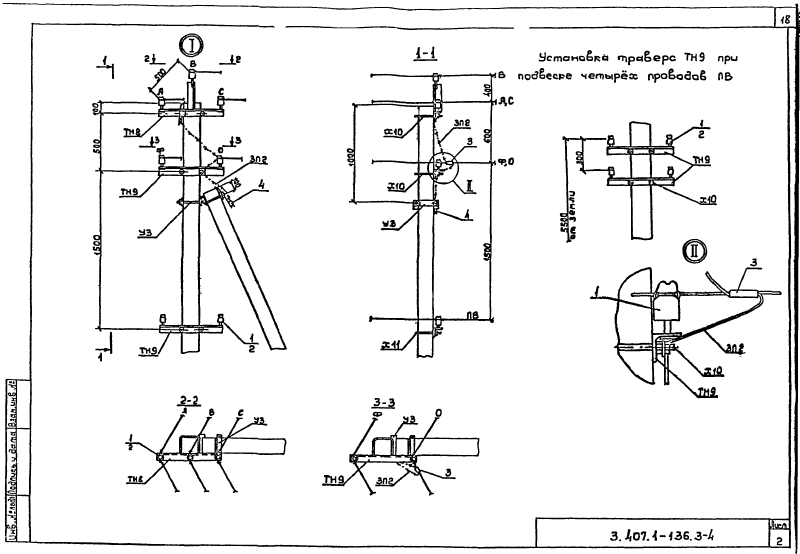

Серия 3.407.1-136 выпуск 3. Страница 18

Наверх Страница 18

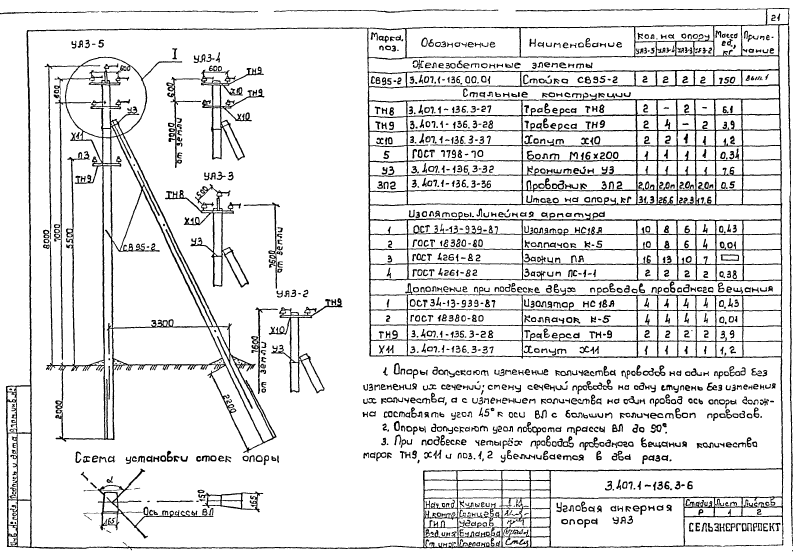

Серия 3.407.1-136 выпуск 3. Страница 19

Наверх Страница 19

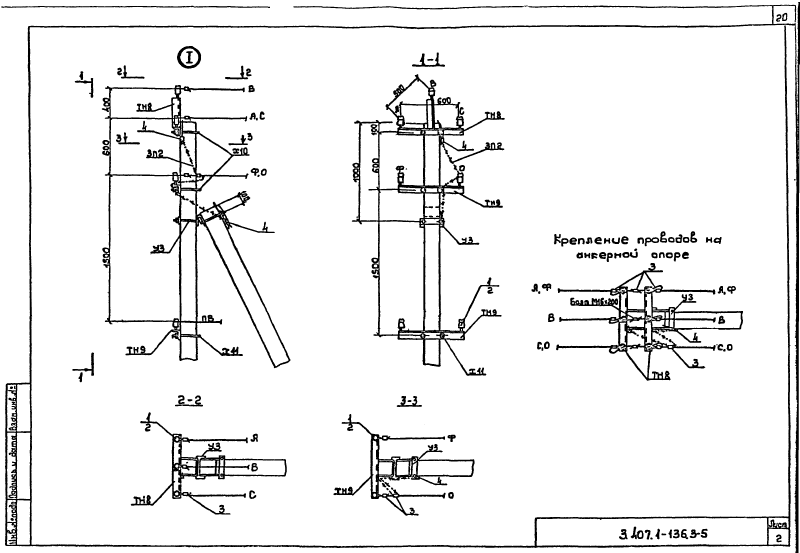

Серия 3.407.1-136 выпуск 3. Страница 20

Наверх Страница 20

Серия 3.407.1-136 выпуск 3. Страница 21

Наверх Страница 21

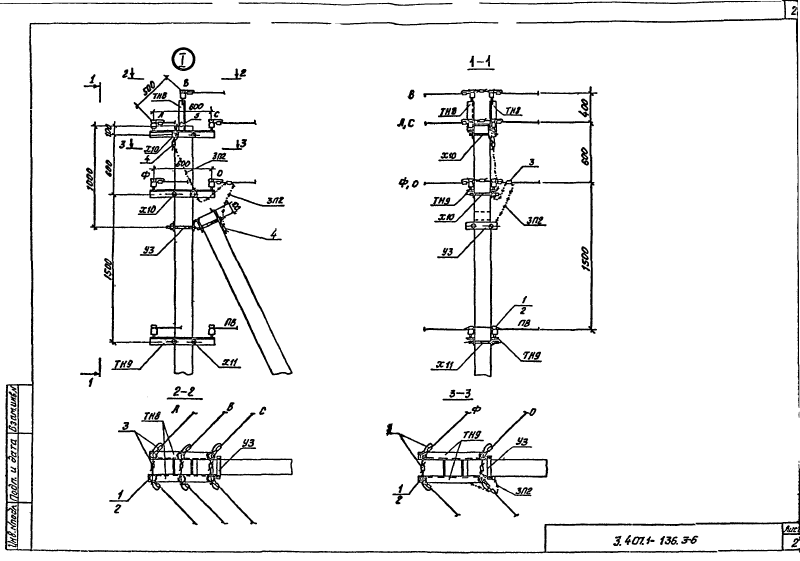

Серия 3.407.1-136 выпуск 3. Страница 22

Наверх Страница 22

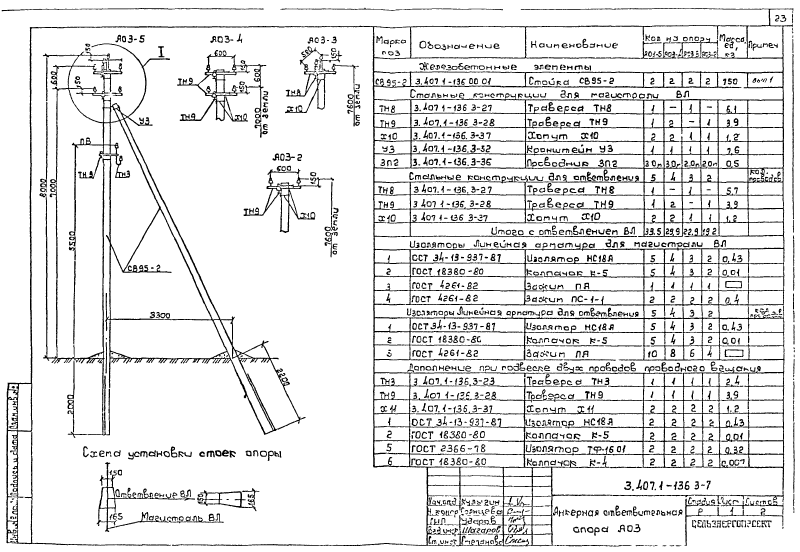

Серия 3.407.1-136 выпуск 3. Страница 23

Наверх Страница 23

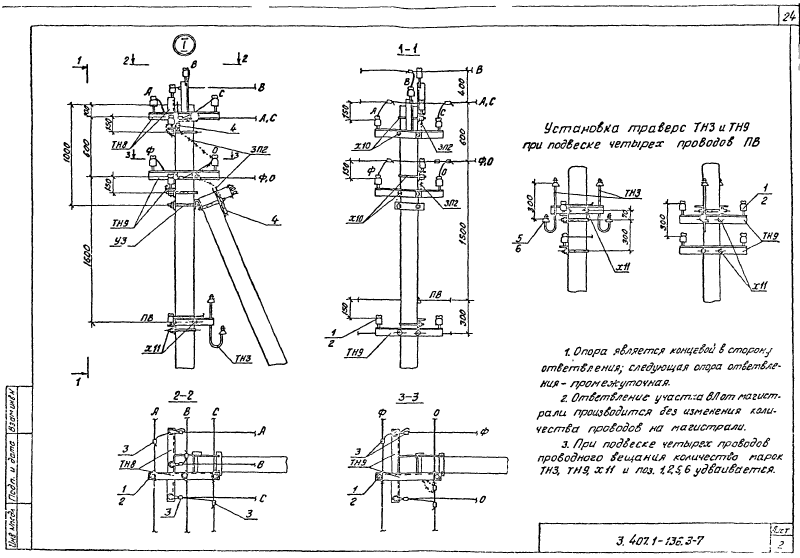

Серия 3.407.1-136 выпуск 3. Страница 24

Наверх Страница 24

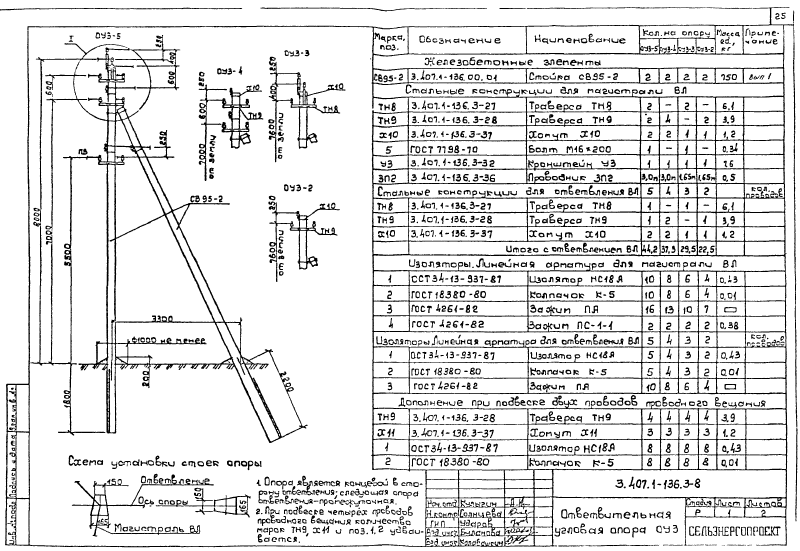

Серия 3.407.1-136 выпуск 3. Страница 25

Наверх Страница 25

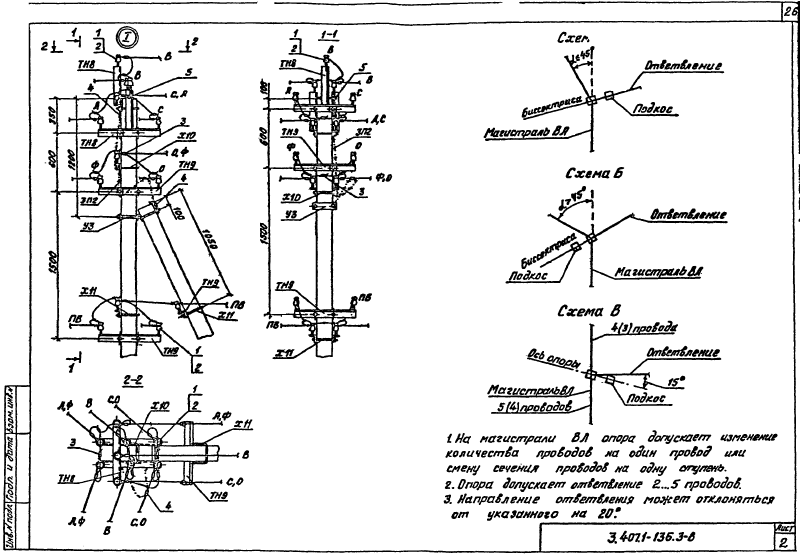

Серия 3.407.1-136 выпуск 3. Страница 26

Наверх Страница 26

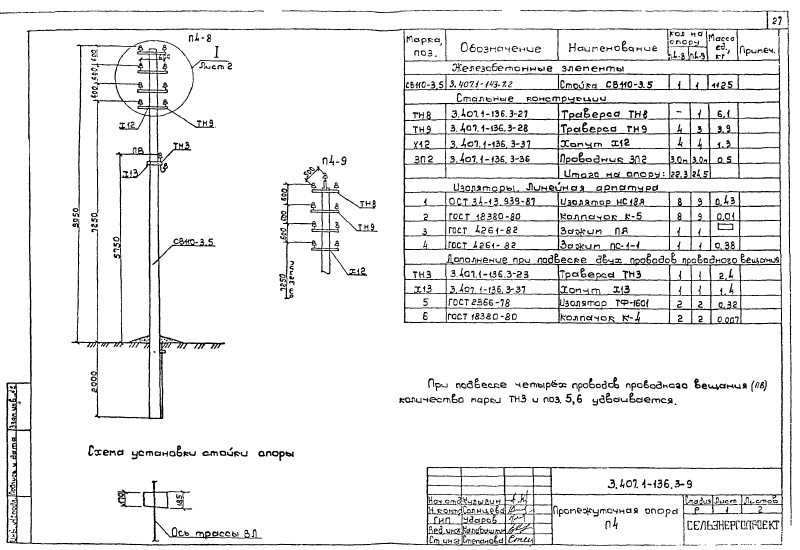

Серия 3.407.1-136 выпуск 3. Страница 27

Наверх Страница 27

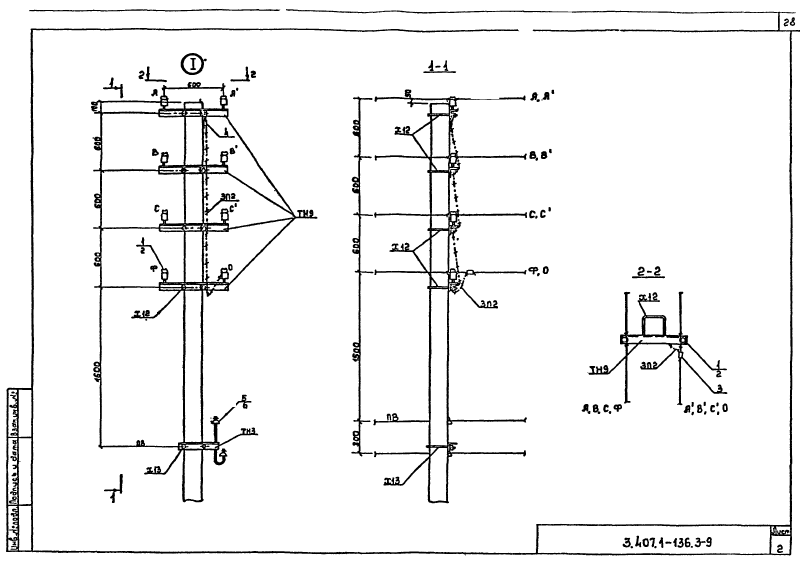

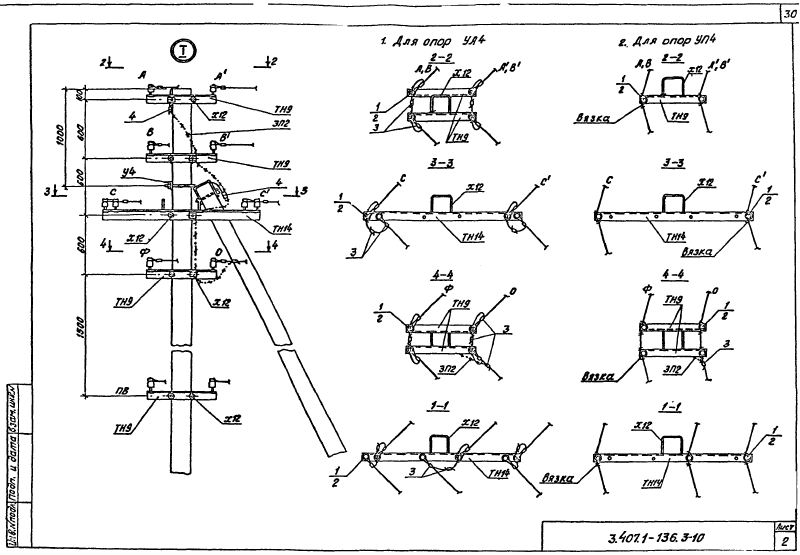

Серия 3.407.1-136 выпуск 3. Страница 28

Наверх Страница 28

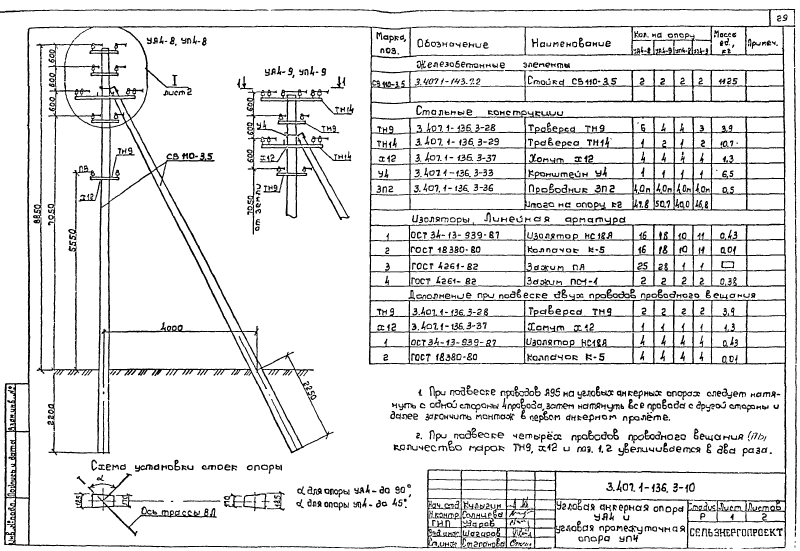

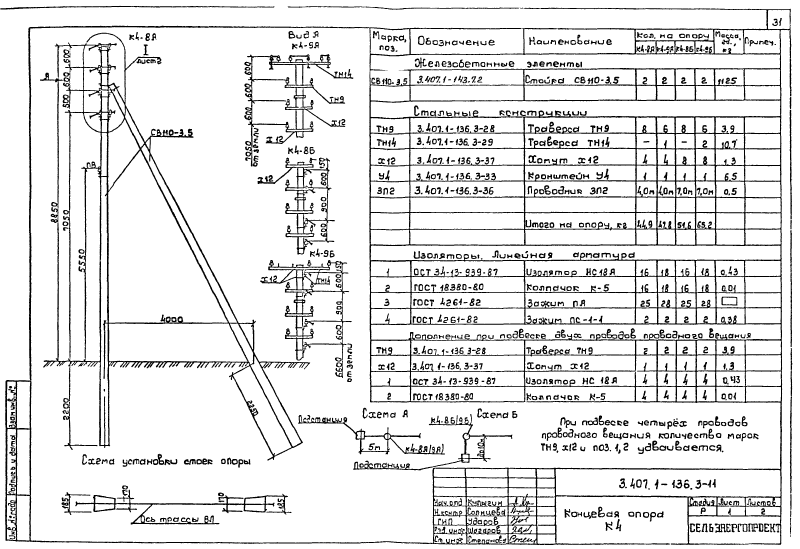

Серия 3.407.1-136 выпуск 3. Страница 29

Наверх Страница 29

Серия 3.407.1-136 выпуск 3. Страница 30

Наверх Страница 30

Серия 3.407.1-136 выпуск 3. Страница 31

Наверх Страница 31

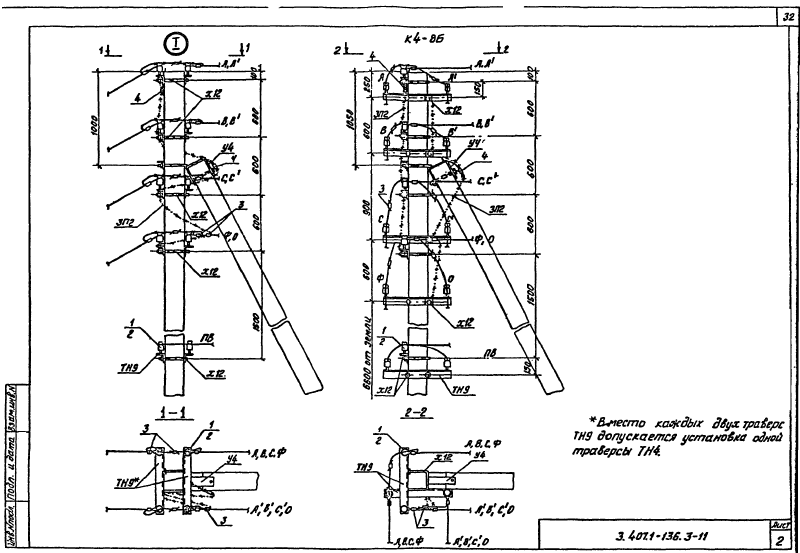

Серия 3.407.1-136 выпуск 3. Страница 32

Наверх Страница 32

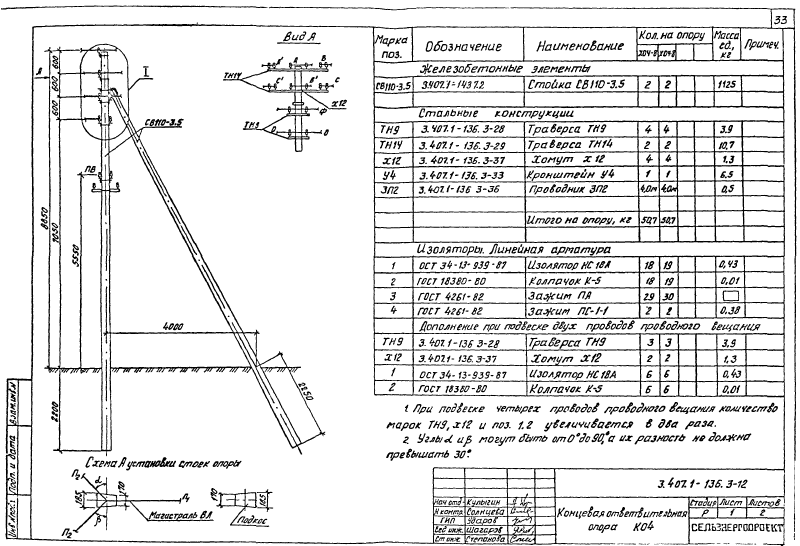

Серия 3.407.1-136 выпуск 3. Страница 33

Наверх Страница 33

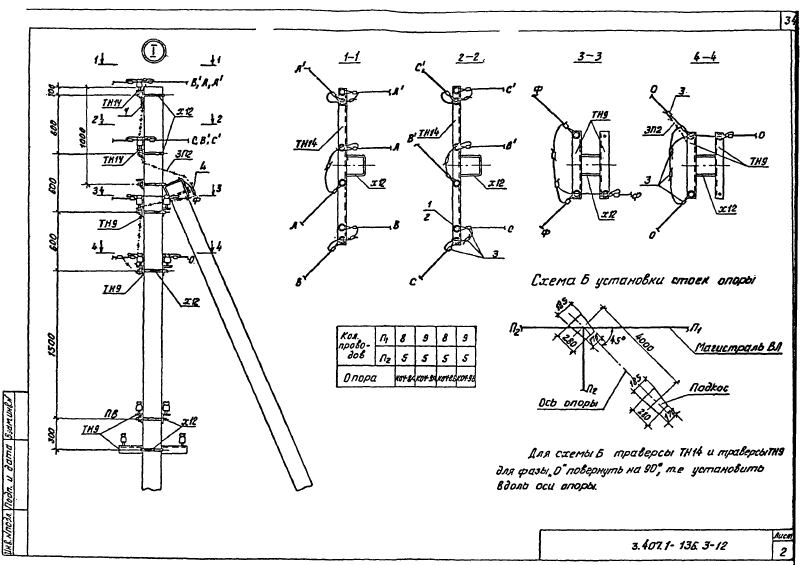

Серия 3.407.1-136 выпуск 3. Страница 34

Наверх Страница 34

Серия 3.407.1-136 выпуск 3. Страница 35

Наверх Страница 35

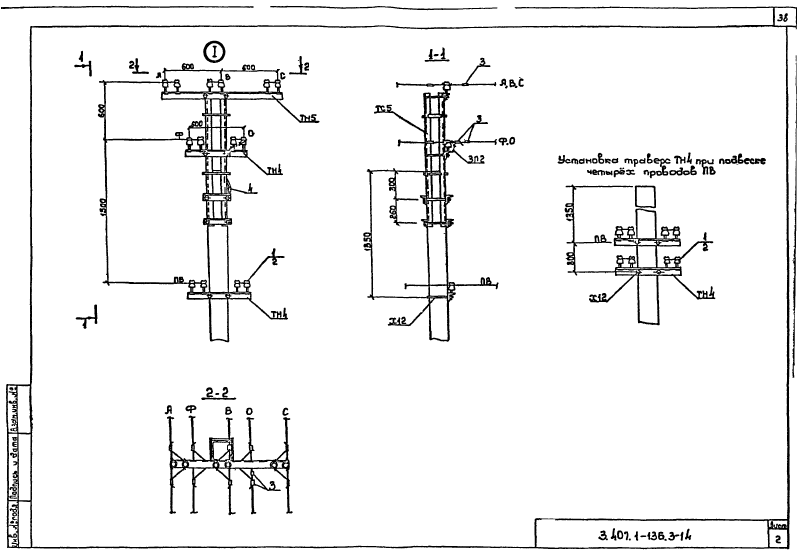

Серия 3.407.1-136 выпуск 3. Страница 36

Наверх Страница 36

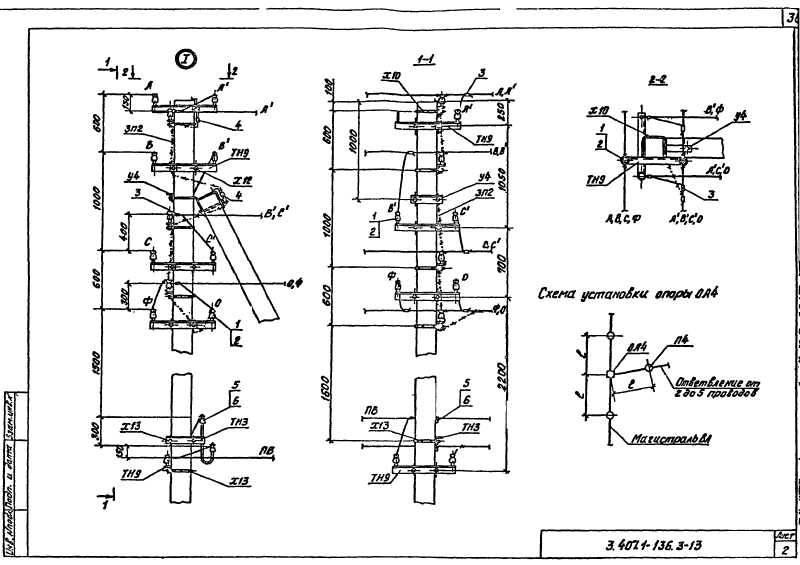

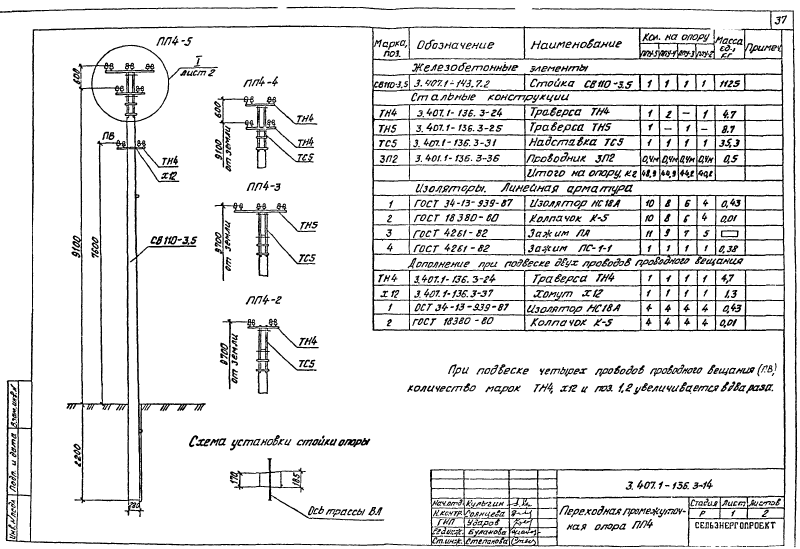

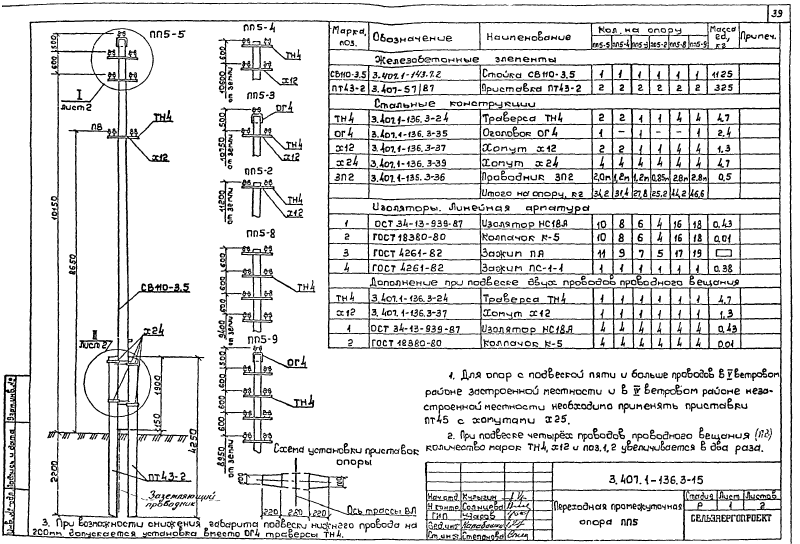

Серия 3.407.1-136 выпуск 3. Страница 37

Наверх Страница 37

Серия 3.407.1-136 выпуск 3. Страница 38

Наверх Страница 38

Серия 3.407.1-136 выпуск 3. Страница 39

Наверх Страница 39

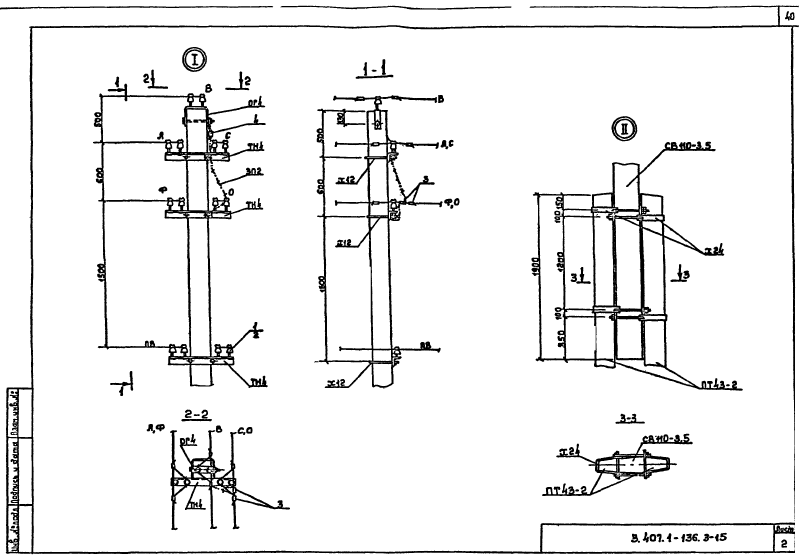

Серия 3.407.1-136 выпуск 3. Страница 40

Наверх Страница 40

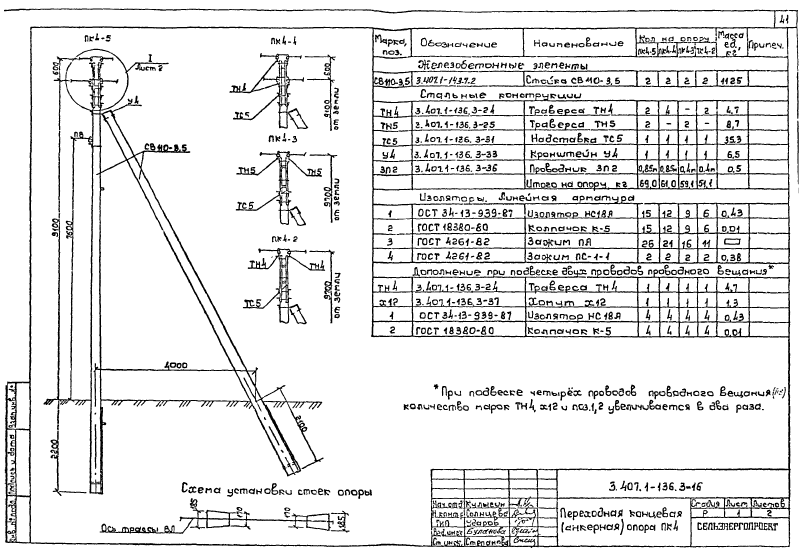

Серия 3.407.1-136 выпуск 3. Страница 41

Наверх Страница 41

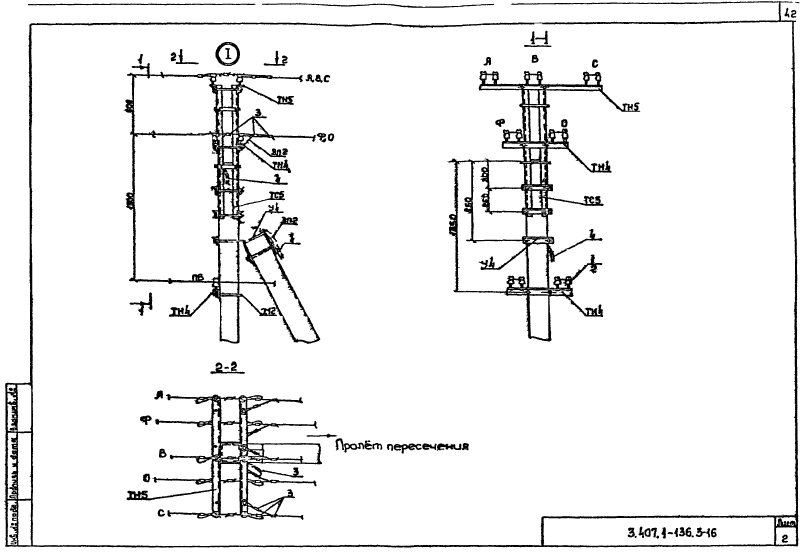

Серия 3.407.1-136 выпуск 3. Страница 42

Наверх Страница 42

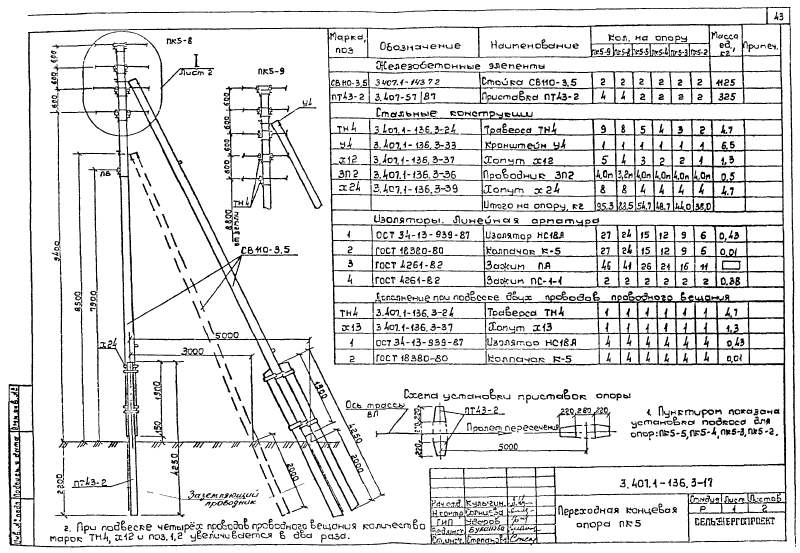

Серия 3.407.1-136 выпуск 3. Страница 43

Наверх Страница 43

Серия 3.407.1-136 выпуск 3. Страница 44

Наверх Страница 44

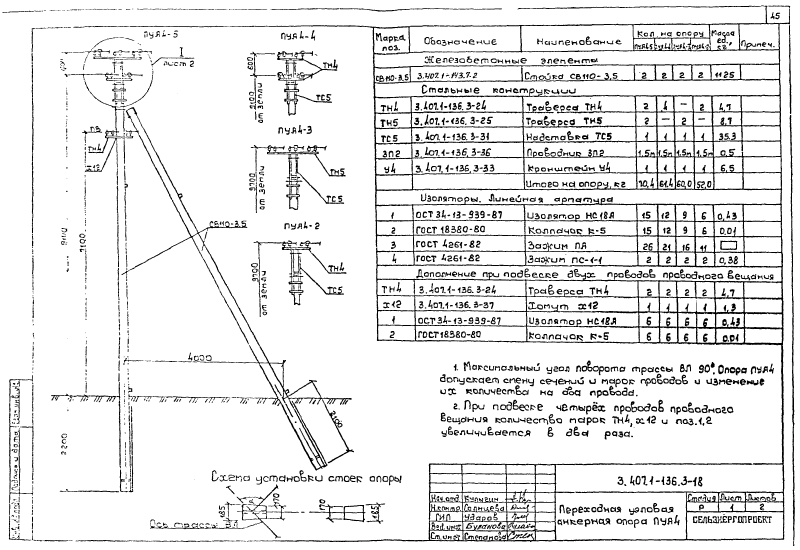

Серия 3.407.1-136 выпуск 3. Страница 45

Наверх Страница 45

Серия 3.407.1-136 выпуск 3. Страница 46

Наверх Страница 46

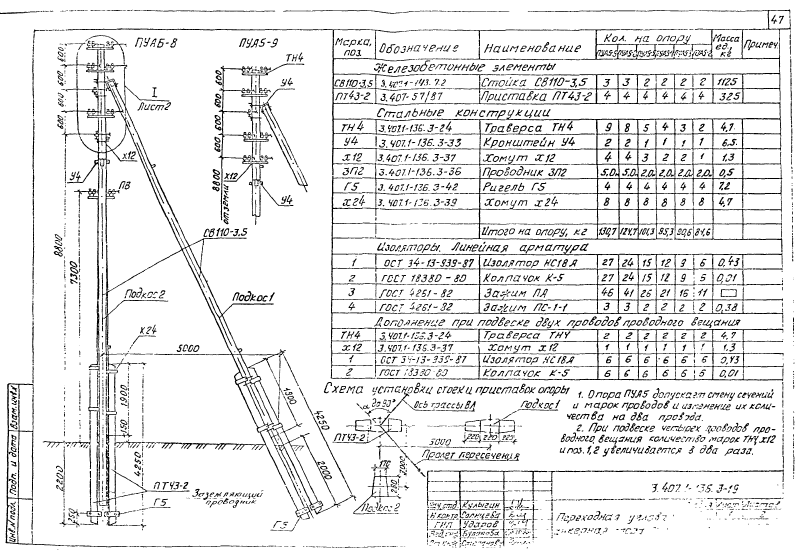

Серия 3.407.1-136 выпуск 3. Страница 47

Наверх Страница 47

Серия 3.407.1-136 выпуск 3. Страница 48

Наверх Страница 48

Серия 3.407.1-136 выпуск 3. Страница 49

Наверх Страница 49

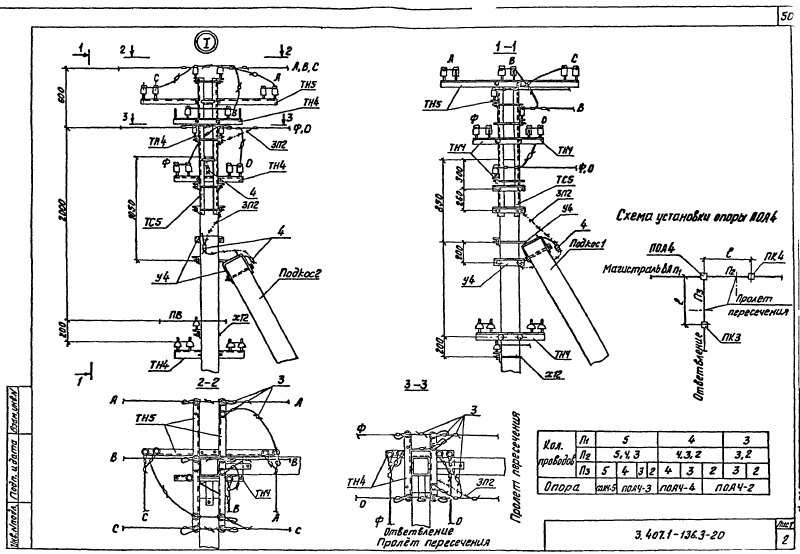

Серия 3.407.1-136 выпуск 3. Страница 50

Наверх Страница 50

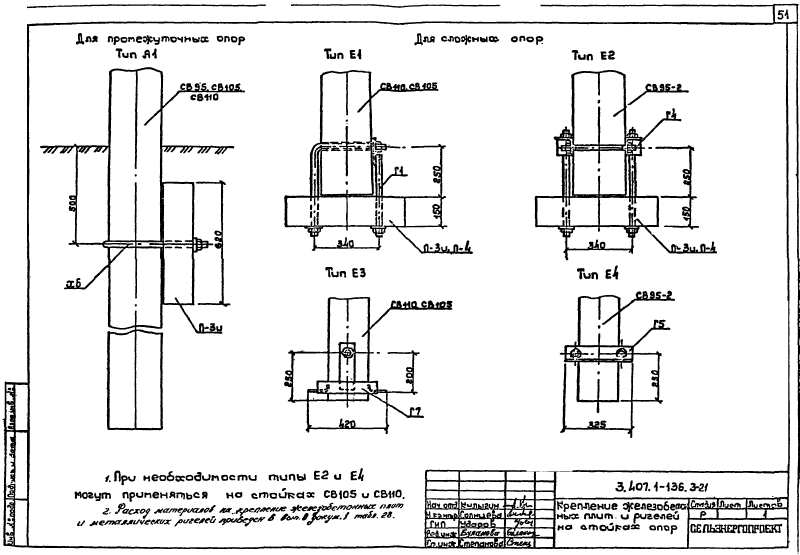

Серия 3.407.1-136 выпуск 3. Страница 51

Наверх Страница 51

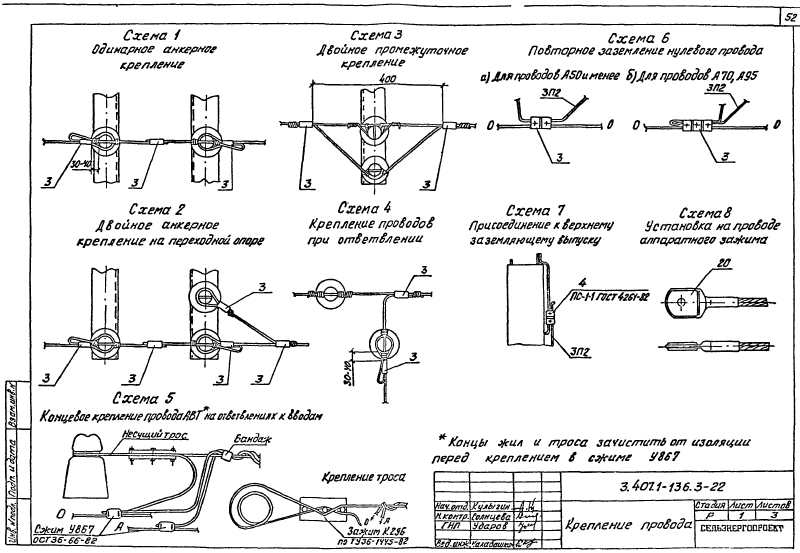

Серия 3.407.1-136 выпуск 3. Страница 52

Наверх Страница 52

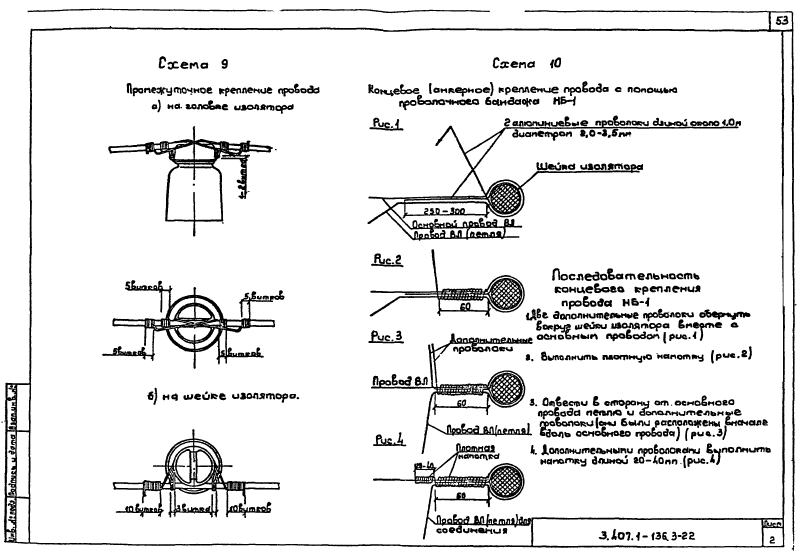

Серия 3.407.1-136 выпуск 3. Страница 53

Наверх Страница 53

Серия 3.407.1-136 выпуск 3. Страница 54

Наверх Страница 54

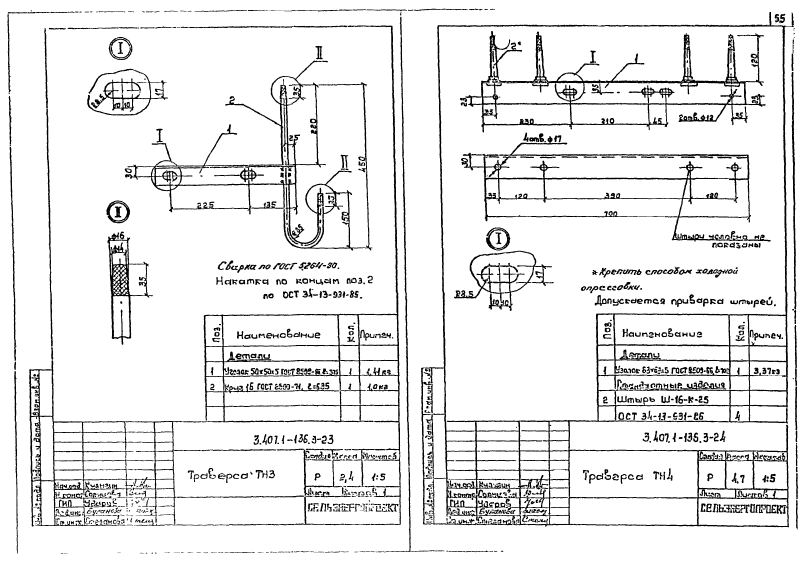

Серия 3.407.1-136 выпуск 3. Страница 55

Наверх Страница 55

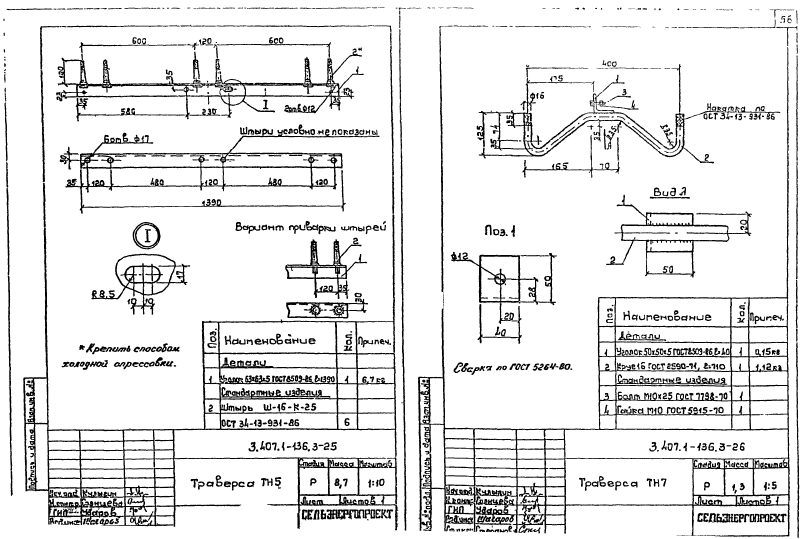

Серия 3.407.1-136 выпуск 3. Страница 56

Наверх Страница 56

Серия 3.407.1-136 выпуск 3. Страница 57

Наверх Страница 57

Серия 3.407.1-136 выпуск 3. Страница 58

Наверх Страница 58

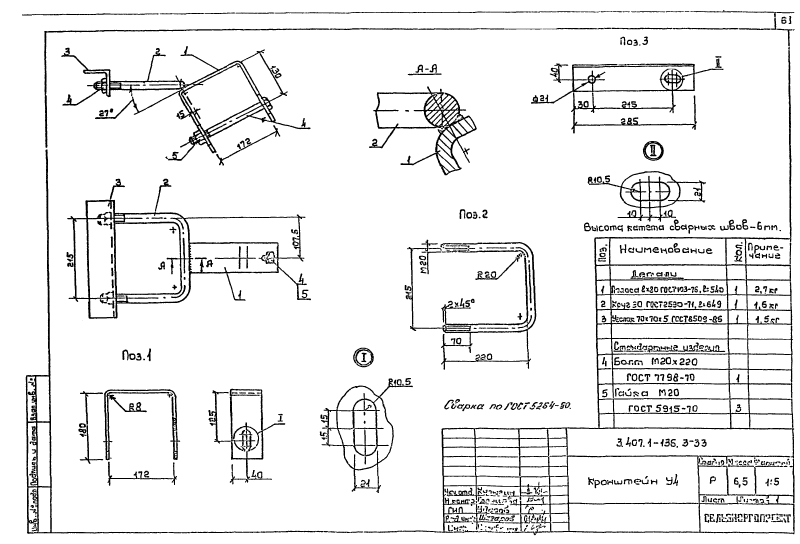

Серия 3.407.1-136 выпуск 3. Страница 59

Наверх Страница 59

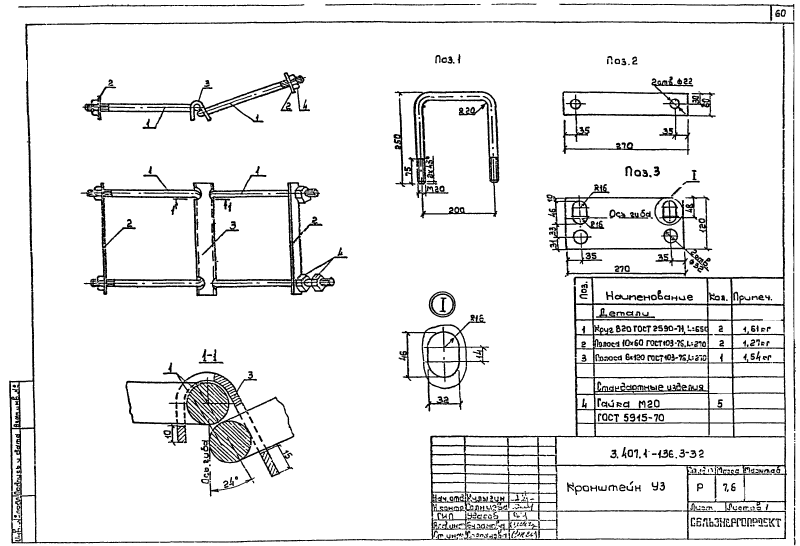

Серия 3.407.1-136 выпуск 3. Страница 60

Наверх Страница 60

Серия 3.407.1-136 выпуск 3. Страница 61

Наверх Страница 61

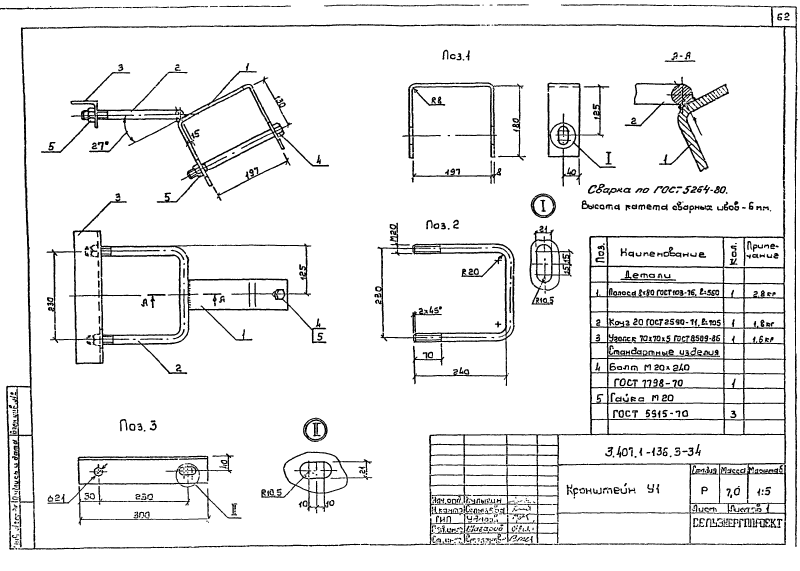

Серия 3.407.1-136 выпуск 3. Страница 62

Наверх Страница 62

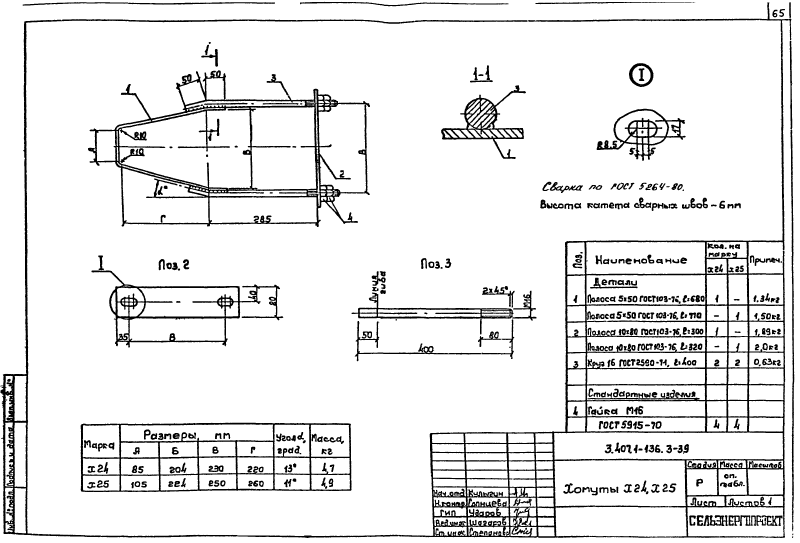

Серия 3.407.1-136 выпуск 3. Страница 63

Наверх Страница 63

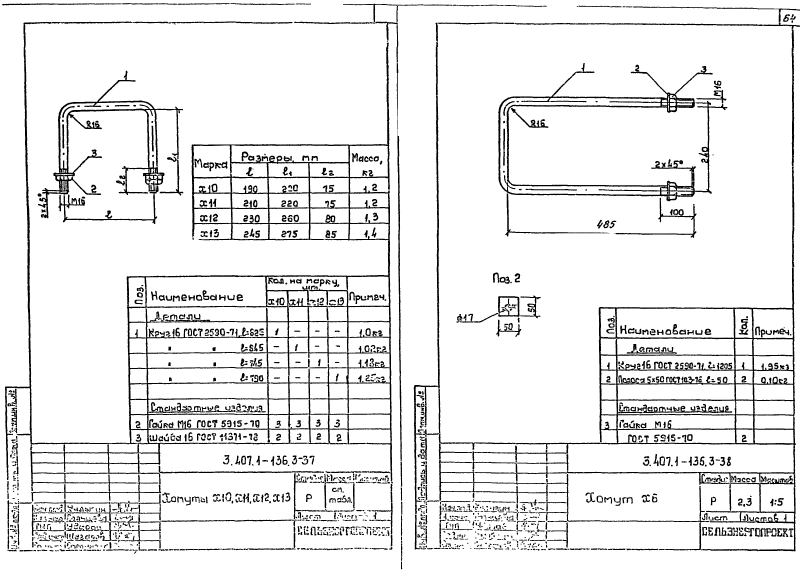

Серия 3.407.1-136 выпуск 3. Страница 64

Наверх Страница 64

Серия 3.407.1-136 выпуск 3. Страница 65

Наверх Страница 65

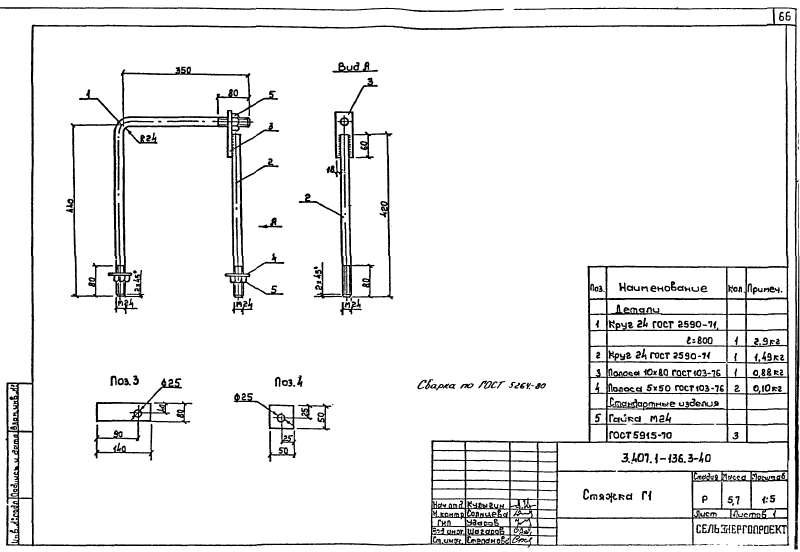

Серия 3.407.1-136 выпуск 3. Страница 66

Наверх Страница 66

Серия 3.407.1-136 выпуск 3. Страница 67

Наверх Страница 67

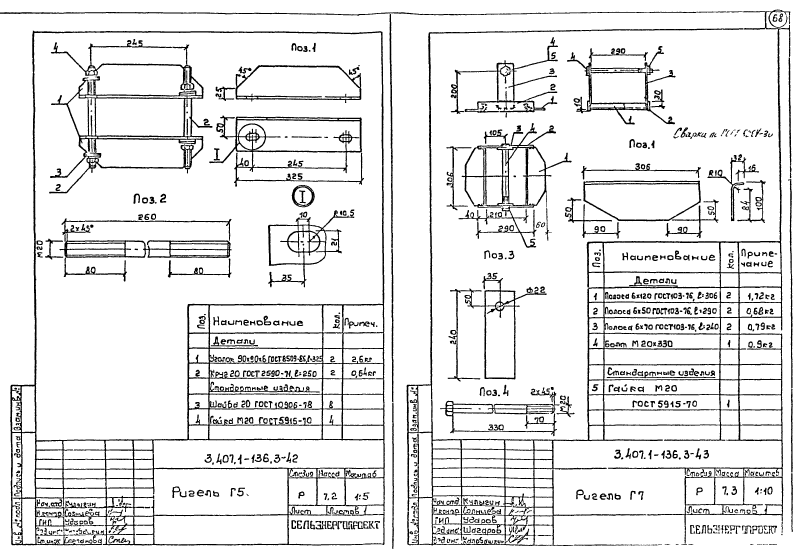

Серия 3.407.1-136 выпуск 3. Страница 68

Наверх Страница 68

Скачать серию 3.407.1-136 выпуск 3: Железобетонные опоры ВЛ 0,38кВ
